立体停车库专用电缆选型及安装全解析
立体停车库属于高频次往复运动的机电一体化设备，运行环境存在频繁弯曲、拖拽、扭转、机械挤压等工况，部分户外/半户外车库还需应对温湿度变化、油污、粉尘等考验。电缆作为动力与信号传输核心，选型不当或安装不规范易导致绝缘破损、芯线断裂、信号中断，引发设备故障甚至安全事故。本文从选型原则、参数匹配、安装规范、维护要点四大维度，详解适配主流车库类型的电缆选型与安装核心内容。
一、选型核心原则
选型需围绕运动形式、负载等级、使用环境、传输类型四大核心，遵循“耐弯曲、抗拖拽、防挤压、适配环境、信号稳定"原则，严禁用普通电缆替代专用电缆（普通电缆无耐反复弯曲设计，易快速老化破损）。
1. 按运动形式选型：匹配电缆耐弯曲、扭转性能，适配不同机构的弯折半径与扭转角度要求；2. 按传输类型选型：区分动力、控制、信号电缆，匹配芯线规格与屏蔽形式，规避干扰；3. 按环境条件选型：根据室内/户外、油污粉尘等情况，匹配护套材质与耐候性能；4. 按负载等级选型：依据电机功率、启停频率计算芯线截面，预留1.2~1.5倍安全余量，适配频繁启停特性。
二、关键选型参数与规格匹配
电缆主要应用于升降平台、横移车架、提升电机等部位，各部位工况差异大，需针对性选型。
（一）核心选型参数要求
选型参数 | 技术要求 | 备注 |
|---|
耐弯曲性能 | 往复弯曲≥1000万次，动态弯曲半径≤5D，固定敷设≤10D | 升降横移式车库核心参数，弯折角度多为0~90° |
芯线结构 | 多股细绞无氧铜丝（束绞/复绞），纯度≥99.99% | 动力芯线复绞，信号芯线束绞，提升柔韧性 |
护套材质 | 优先PUR/TPU/TPE，替代普通PVC | 户外/油污环境必选PUR，室内干燥可选TPE |
屏蔽形式 | 控制/信号电缆需总屏蔽+分屏蔽，编织覆盖率≥85% | 传感器电缆必双屏蔽，避免定位信号失真 |
芯线截面 | 动力电缆按电流计算，控制/信号电缆0.5~1.5mm² | 380V、1.5~7.5kW电机常用4~10mm²动力芯线 |
阻燃等级 | 室内≥B1级，地下/封闭车库≥A类，低烟无卤 | 人员密集场所配套设施强制要求 |
（二）各部位选型方案

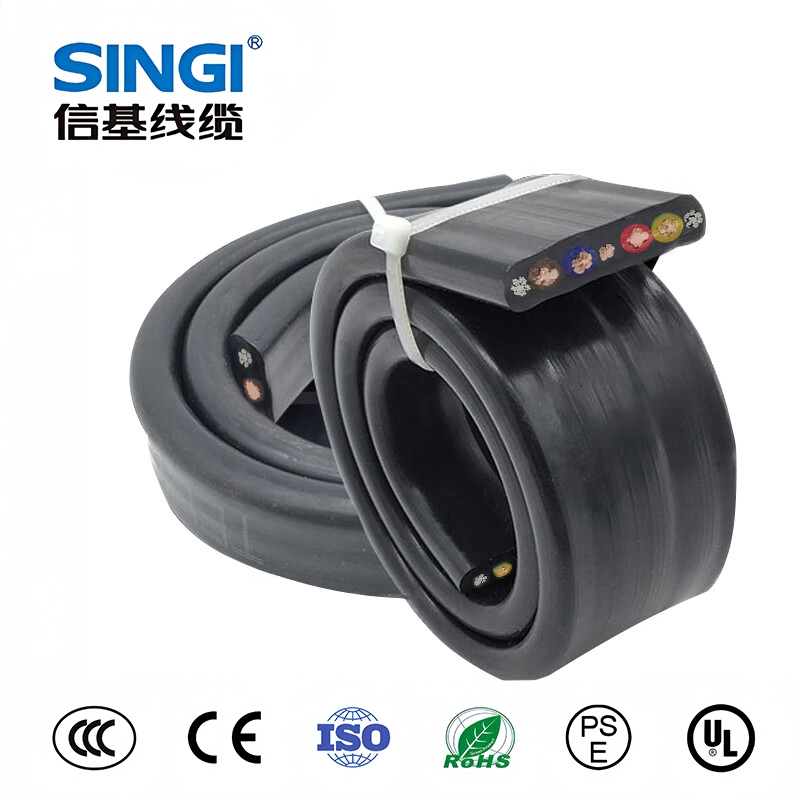

以主流升降横移式车库为例，其他类型可类比适配：1. 升降平台动力电缆：PUR护套耐弯曲型，3/4芯，XLPE绝缘，4~10mm²截面；2. 横移车架电缆：PUR护套扁平型，动力芯线4~6mm²，控制芯线0.75~1.5mm²；3. 传感器信号电缆：双屏蔽耐弯曲型，2/4芯，0.5~1.0mm²；4. 控制柜连接电缆：阻燃低烟无卤固定敷设型；5. 旋转部位电缆：抗扭转专用型，带凯夫拉加强层。
（三）主流型号推荐
耐弯曲动力电缆：YFVR-PUR、YJVTPUR；耐拖拽扁平电缆：YFFB-PUR、YVFB-PUR；屏蔽信号/控制电缆：RVSP-PUR、KVVSP-PUR；抗扭转电缆：NH-YTJ-PUR。
三、安装规范要求
安装核心是“减少应力、规范固定、适配弯折、避免摩擦"，同时做好屏蔽接地与防水密封。
（一）通用基础要求
1. 安装前核查电缆外观完好、证件齐全，规格匹配；2. 敷设时避免强行牵拉扭曲，用放线架放线，牵拉点选电缆网套；3. 弯曲半径≥选型要求，严禁90°硬折；4. 路径避开车库运动夹点、锐边，无法避开时加防护；5. 芯线用冷压端子连接，绝缘包裹用热缩管（户外/潮湿用防水型）；6. 屏蔽层控制柜侧单端接地，接地电阻≤4Ω；7. 运动部位电缆预留10%~20%余量，自然悬垂无紧绷。
（二）各部位专项规范
1. 升降平台：悬挂式敷设，顶部装电缆滑环/夹，悬垂段加波纹管防护，底部出口装橡胶护口；2. 横移车架：优先用塑料拖链敷设，电缆排列整齐，无拖链时用塑料卡槽固定，间距≤500mm；3. 旋转部位：中心旋转敷设，装抗扭转接头，加防护罩，扭转角度不超额定值；4. 户外/地下车库：桥架/穿管敷设，接头用IP65+防水防爆型，潮湿部位电缆抬高避免浸泡；5. 控制柜内：线槽分隔动力与信号电缆（间距≥500mm），电缆穿防水格兰头，多余电缆自然盘绕固定。
（三）辅材选型要求
拖链选PA66材质，内宽/内高≥电缆外径1.2/1.5倍；电缆夹带橡胶垫，夹紧力度适中；防护套选壁厚≥1.5mm塑料波纹管；防水格兰头/接线盒≥IP65（户外用IP67）；热缩管耐温≥105℃，绝缘胶带用阻燃丁基型。
四、验收与后期维护
（一）安装验收标准
1. 外观：固定牢固、标识清晰，无破损挤压；2. 绝缘测试：动力电缆绝缘电阻≥10MΩ，信号电缆≥5MΩ；3. 工况测试：全工况连续运行30次+，无gu障报警；4. 信号测试：定位准确，无丢失失真；5. 接地测试：接地电阻≤4Ω，连接牢固。
（二）日常维护要点
每月巡检：检查护套、固定点、拖链等，轻微磨损及时包裹，严重破损立即更换；每季度大检：核查芯线、屏蔽层，紧固松动部件；定期清洁：擦拭油污粉尘，清理户外杂物积水；工况调整后重新校核电缆规格；及时更换老化辅材；故障时更换同规格专用电缆，严禁强行修复。
五、常见误区及规避
常见误区 | 危害 | 规避方法 |
|---|
普通PVC电缆替代专用电缆 | 快速破损，设备频繁故障 | 选用PUR/TPE护套、多股细绞铜芯专用电缆 |
信号电缆无屏蔽/双端接地 | 信号失真，车位定位错误 | 双屏蔽设计，屏蔽层单端接地 |
预留长度不当 | 拉断或缠绕挤压 | 预留10%~20%余量，自然悬垂 |
弯曲半径过小 | 芯线断裂，短路 | 遵循弯曲半径要求，圆弧过渡 |
动力与信号电缆同槽无分隔 | 电磁干扰 | 线槽分隔，间距≥50mm |
六、总结
立体停车库电缆选型核心是匹配工况与环境，优先选用耐弯曲、抗拖拽的PUR/TPE护套专用电缆；安装核心是减少应力与摩擦，规范固定、防护及接地工艺；后期定期维护可延长使用寿命。实际应用中需结合车库类型、参数、环境个性化适配，选择专业厂家与施工团队，保障车库安全稳定运行。
