仪表电缆型号对比：DJYPVP与DJYVP2的结构差异及适用场景划分
在工业自动化控制系统中，仪表电缆作为信号传输的核心载体，其性能直接决定了检测数据、控制指令的传输稳定性与准确性。DJYPVP与DJYVP2作为两类常用的屏蔽型仪表电缆，广泛应用于PLC、DCS系统及各类自动化仪器仪表的信号连接。二者虽同属聚乙烯绝缘、聚氯乙烯护套的计算机类仪表电缆，但在屏蔽结构、机械性能及抗干扰能力上存在显著差异，适用场景也各有侧重。本文将从型号解析、结构细节、性能对比及场景划分四个维度，深入剖析二者的核心区别，为工业现场选型提供技术参考。
一、型号含义解析：核心特性的直观体现
仪表电缆的型号编码严格遵循《JB/T 8734-2016额定电压450/750V及以下聚氯乙烯绝缘电缆》标准，每一组符号均对应电缆的结构与功能特性，通过型号可快速判断电缆的核心配置。 DJYPVP的型号含义为：D（电子计算机用电缆）、J（导体对绞结构）、Y（聚乙烯绝缘）、P（其一个P为线对铜丝编织分屏蔽）、V（聚氯乙烯内护套）、P（其二个P为总铜丝编织屏蔽）。该型号明确标注了“分屏蔽+总屏蔽"的双层铜丝编织屏蔽结构，是其抗干扰能力的核心标识。
DJYVP2的型号含义为：D（电子计算机用电缆）、Y（聚乙烯绝缘）、V（聚氯乙烯护套）、P2（铜带绕包总屏蔽）。与DJYPVP相比，其无分屏蔽设计，且总屏蔽材料为铜带而非铜丝编织，这一差异直接决定了二者在屏蔽效能与机械特性上的分化。
二、核心结构差异：从内到外的设计分化
DJYPVP与DJYVP2的结构差异集中体现在屏蔽层设计，同时在导体绞合、护套适配等方面也存在细节区别，这些差异共同决定了电缆的综合性能。
（一）屏蔽层结构：抗干扰设计的核心分歧
屏蔽层是仪表电缆抵御电磁干扰、减少信号串扰的关键结构，二者的屏蔽设计差异直接影响其适用的干扰环境等级。

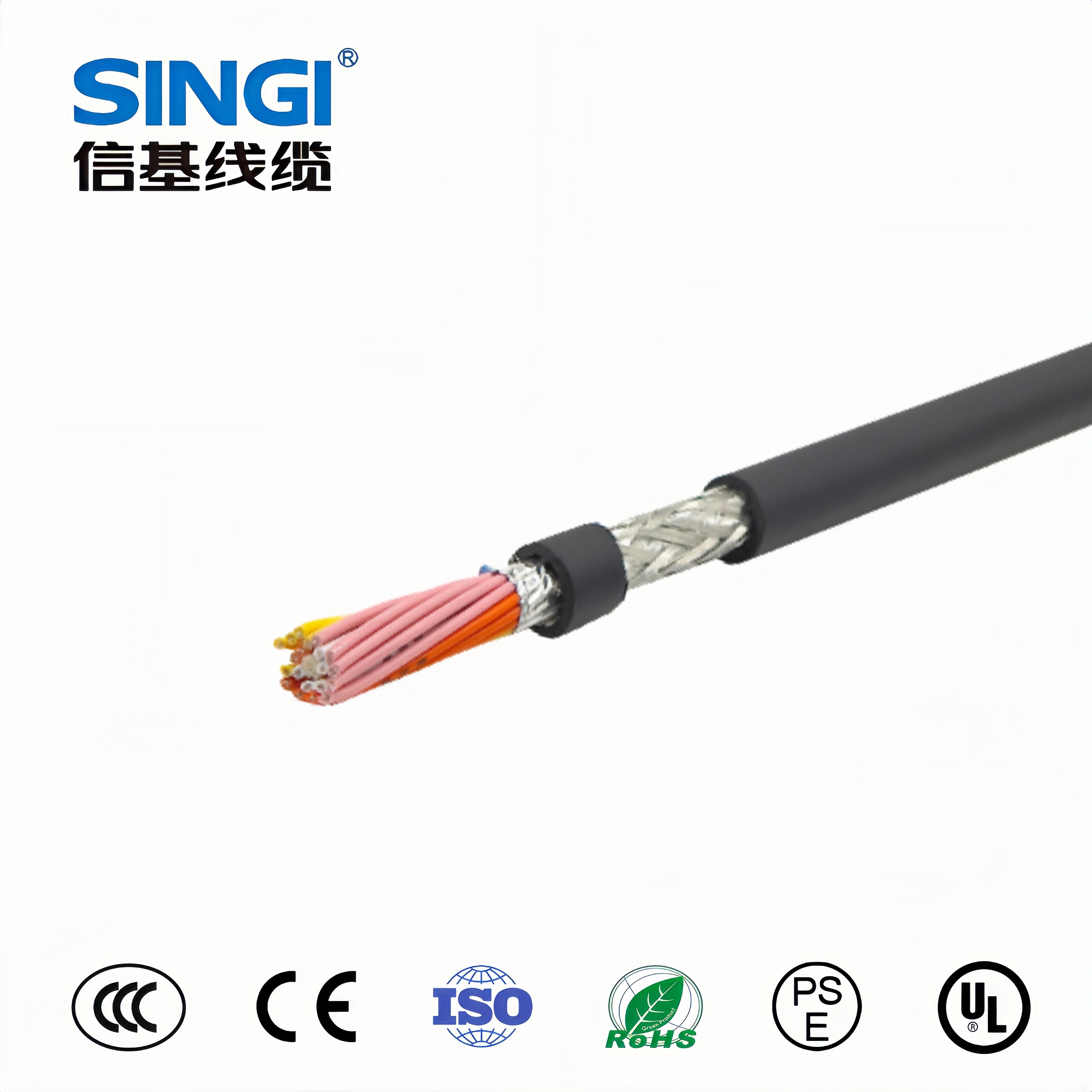

DJYPVP采用“分屏蔽+总屏蔽"的双层铜丝编织结构。其中，分屏蔽层为每一组对绞线单独包裹的镀锡铜丝编织层，编织材料直径约0.12mm，编织覆盖率≥85%，可有效阻断多组线对间的电容耦合串扰，确保每路信号独立传输。总屏蔽层为包裹在内护套外的镀锡铜丝编织层，直径约0.15mm，编织覆盖率≥90%，能抵御工业现场变频器、高压电机等设备产生的外部电磁干扰，对100MHz高频电场的屏蔽效能≥60dB。双层屏蔽设计使DJYPVP具备优异的抗复合干扰能力，可同时隔离内部串扰与外部干扰。
DJYVP2仅采用单层铜带绕包总屏蔽结构，屏蔽层为厚度0.1-0.15mm的冷轧铜带，通过绕包工艺紧密包裹线芯，屏蔽覆盖率≥85%。铜带屏蔽的优势在于结构紧密、机械强度高，不易因摩擦而破损，且对低频磁场（50Hz）的屏蔽效能可达35dB以上，但对高频干扰的屏蔽能力弱于铜丝编织结构，且无分屏蔽设计，无法有效隔离多线对间的内部串扰。
（二）导体与护套结构的细节差异
导体方面，二者均采用高纯度退火铜丝，符合GB/T 3956-2008标准的第5类软导体，多股绞合设计确保柔韧性。DJYPVP的导体绞合节距更小，通常为导体直径的12-16倍，配合分屏蔽层可进一步降低线对间的串扰；DJYVP2的导体绞合节距略大，主要适配单路或少量线对的信号传输，侧重机械稳定性。
护套方面，二者均采用聚氯乙烯（PVC）材料，但适配性设计不同。DJYPVP因包含分屏蔽、总屏蔽双层结构，内护套厚度达0.8mm±0.1mm，用于固定分屏蔽层并为总屏蔽提供平整基础，外护套厚度1.2mm，具备耐磨、耐油污特性；DJYVP2无内护套设计，单层PVC护套厚度1.0mm，结构更简洁，弯曲半径更小（≥6倍电缆外径），适配狭窄空间敷设。
三、关键性能参数对比：量化差异与适用边界
基于结构设计的差异，DJYPVP与DJYVP2在电气性能、机械性能及环境适应性上形成量化区别，具体参数对比如下：
（一）电气性能对比
额定电压方面，二者均为450/750V，适配低压仪表信号传输（如:4-20mA模拟量、24V数字量）。导体直流电阻（20℃）均≤26Ω/km，确保1000米内信号电压降≤0.5V，满足常规传输距离需求。
抗干扰性能上，DJYPVP的串扰衰减≥-50dB（1MHz时），数字量指令误码率≤10⁻¹²，可适配多信号并行传输；DJYVP2的串扰衰减仅≥-40dB，在多线对并行传输时易出现信号干扰，更适合单路信号传输。屏蔽效能方面，DJYPVP对高频信号的屏蔽优势明显，而DJYVP2在低频磁场环境中表现更稳定。
绝缘性能上，二者绝缘电阻（20℃）均≥5000MΩ・km，耐击穿电压≥2000V（50Hz，1min），但DJYPVP的线芯间电容≤60pF/m，低于DJYVP2的80pF/m，高频信号衰减更小。
（二）机械与环境性能对比
机械性能方面，DJYVP2因结构简洁，弯曲半径（≥6倍外径）小于DJYPVP（≥12倍外径），在设备内部、电缆井等狭窄空间敷设更灵活；DJYPVP的双层屏蔽结构提升了抗拉强度，抗拉伸强度≥6kN，适配架空、垂直敷设等复杂场景。
环境适应性上，二者长期工作温度均为-40℃~70℃，阻燃型产品均符合GB/T 18380.3阻燃B类要求。但DJYPVP的镀锡铜丝屏蔽层盐雾试验≥72小时无锈蚀，耐腐蚀性优于DJYVP2的铜带屏蔽，更适合化工、海洋等潮湿腐蚀环境。
四、适用场景划分：基于性能需求的选型建议
结合结构与性能差异，DJYPVP与DJYVP2的适用场景需根据干扰强度、信号数量、敷设环境等因素精准划分，避免因选型不当导致信号失真或电缆损坏。
（一）DJYPVP的适用场景
DJYPVP凭借双层铜丝编织屏蔽的强抗干扰能力，主要适配多信号、强干扰、复杂环境的工业场景。在石油化工行业，可用于DCS集散控制系统中多组传感器（温度、压力、流量）与控制器的连接，抵御变频器、中频炉产生的复合电磁干扰，确保模拟量信号传输精度；在冶金行业，适用于高温、高干扰环境下的PLC系统布线，双层屏蔽可避免多线对间串扰导致的设备误动作。此外，在电力变电站、智能工厂等需要多信号并行传输的场景，DJYPVP能有效保障继电保护信号、监控数据的稳定传输，是强干扰环境下的优选电缆。
（二）DJYVP2的适用场景
DJYVP2以简洁结构、高机械稳定性为优势，适合单路/少量信号、中低干扰、狭窄空间的场景。在智能楼宇领域，可用于消防报警系统、安防监控的信号传输，铜带屏蔽能抵御楼宇内低压电器的低频干扰，小弯曲半径适配吊顶、墙体夹层敷设；在轨道交通系统中，适用于列车车厢内的信号布线，机械强度高的铜带屏蔽可抵御振动冲击，避免屏蔽层破损。此外，在普通工业车间的单点仪表连接、民用自动化设备布线等中低干扰场景，DJYVP2性价比更高，能满足基础信号传输需求。
（三）选型注意事项
选型时需优先判断信号数量与干扰等级：当传输路数≥4组、存在高频干扰源时，优先选用DJYPVP；当传输路数≤2组、仅存在低频干扰时，可选用DJYVP2。敷设方式上，架空、垂直敷设或潮湿腐蚀环境优先选DJYPVP；穿管、狭窄空间敷设优先选DJYVP2。同时，屏蔽层接地需匹配电缆结构，DJYPVP建议分屏蔽与总屏蔽单端接地，DJYVP2采用屏蔽层单端接地，接地电阻≤4Ω，避免形成环路干扰。
五、结语
DJYPVP与DJYVP2虽同属仪表屏蔽电缆，但“双层铜丝编织屏蔽+分屏蔽"与“单层铜带总屏蔽"的核心设计差异，使其形成了抗干扰强vs结构简洁、多信号vs单信号的性能分化。工业现场选型需摒弃“高效即优"的误区，结合干扰强度、信号数量、敷设环境等实际需求，精准匹配电缆性能与场景要求。合理选用DJYPVP与DJYVP2，既能保障自动化系统的稳定运行，又能优化成本投入，为工业自动化升级提供可靠的信号传输保障。
