光纤跳线、尾纤、光纤配线架怎么搭配？
一、先分清三个东西
光纤尾纤(Pigtail)
一头是光纤接头(SC/LC/FC/ST)，另一头是裸纤。
作用：和光缆里的纤芯熔接。
光纤跳线(Patch cord)
两头都是光纤接头。
作用：设备 ↔ 配线架，或配线架 ↔ 配线架之间跳接。
光纤配线架(ODF)
用来固定、熔接、理线、端口化管理光纤。
常见：12 口、24 口、48 口，分 SC/LC/FC 等。
二、标准搭配拓扑（常用）
室外/室内光缆 → 熔接尾纤 → ODF配线架 → 光纤跳线 → 交换机/光模块
具体怎么接

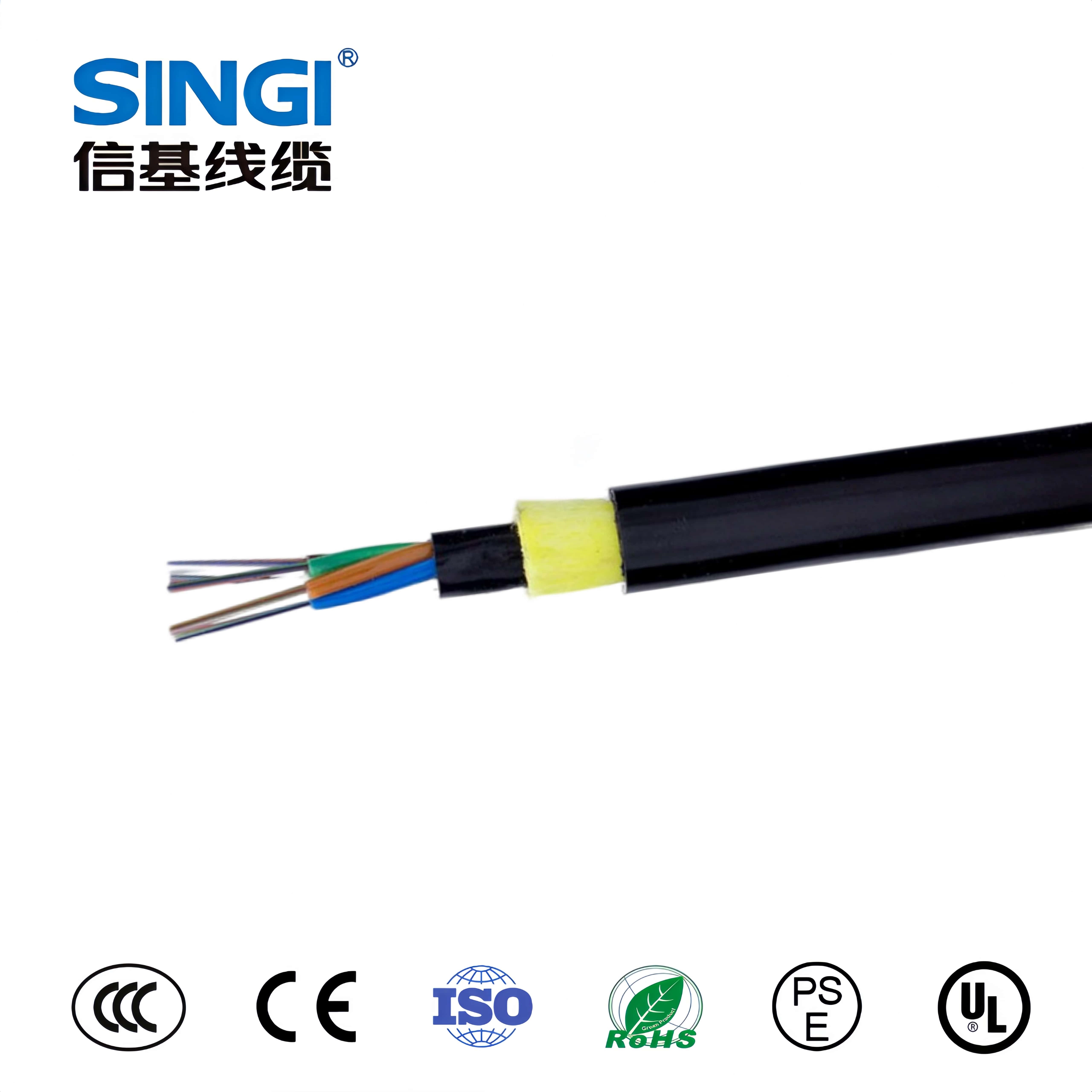

光缆进机房光缆进入机柜，开剥，分出里面的纤芯。
纤芯熔接尾纤
光缆纤芯 ↔ 尾纤的裸纤端 熔接
熔好后，尾纤的接头端插到 ODF 配线架的耦合器(法兰)上
ODF 配线架成品配线架前面就变成了一个个可用的光纤接口(SC/LC 等)。
用光纤跳线连接设备
一头插 ODF 配线架端口
一头插 交换机光模块 / 光纤收发器 / 路由器光口
三、接口类型怎么匹配（关键）
必须头尾一致，不然插不进去：
ODF 用 SC 接口 → 尾纤 SC + 跳线 SC
ODF 用 LC 接口 → 尾纤 LC + 跳线 LC
ODF 用 FC 接口 → 尾纤 FC + 跳线 FC
最常见搭配：
机房高密度：LC-LC 跳线 + LC 尾纤 + LC 配线架
普通弱电 / 监控：SC-SC 跳线 + SC 尾纤 + SC 配线架
四、单模 / 多模怎么配
光缆是单模(黄色)
→ 尾纤单模 + 跳线单模
光缆是多模(橙色 / 水蓝色)
→ 尾纤多模 + 跳线多模
原则：全程模式一致，不能混用。
五、一套完整搭配示例
光缆：单模 9/125
尾纤：12 芯 SC/UPC 单模尾纤
配线架：24 口 SC ODF 配线架
跳线：SC-SC 单模光纤跳线
连接顺序：光缆纤芯 → 熔接 SC 尾纤 → 插入 ODF SC 耦合器 → SC 跳线 → 交换机光模块
六、极简总结
尾纤负责熔接光缆，变成配线架端口
配线架负责集中管理、固定端口
跳线负责配线架到设备的连接
接口、单多模必须全程统一
