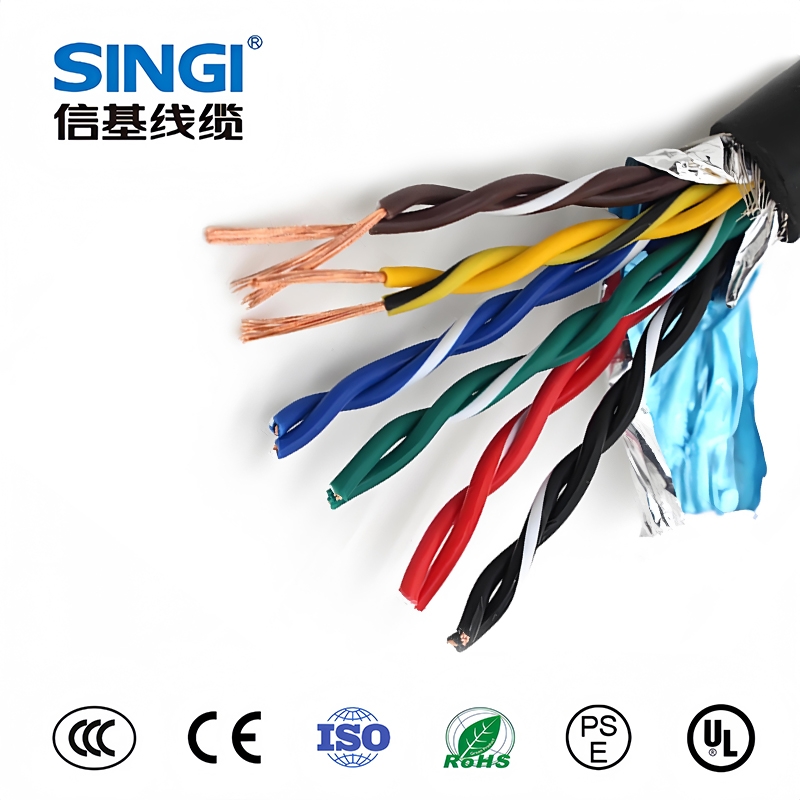

DCS/PLC 系统专用计算机电缆（DJ 系列）配置核心原则：信号类型定屏蔽、传输距离定截面、现场环境定护套 / 铠装、点数定芯数、安全定阻燃 / 本安。下面按完整选型步骤、型号规格、场景方案、布线规范详细说明。

一、选型 5 步法（直接套用）

1. 按信号类型选屏蔽结构（最关键）

• 模拟量 AI/AO（4–20mA、热电偶、PT100）

• 标准：对绞 + 分屏蔽 + 总屏蔽（双屏蔽 DJYPVP）

• 干扰弱：DJYPV（分屏蔽）

• 干扰强（变频、动力并行）：DJYPVP（双屏蔽）

• 开关量 DI/DO、普通控制

• 标准：总屏蔽 DJYVP / KVVP

• 强干扰：升级 DJYPVP

• 总线通信（RS485、Profibus、Modbus、Profinet）

• 标准：双屏蔽对绞（DJYPVP），阻抗 120Ω

• 高速工业以太网：专用总线电缆（DP 型）

• 本安防爆系统（Ex ia/ib）

• 必须：蓝色本安电缆 IA-DJYPVP

• 要求：分布电容、电感小

2. 按传输距离选导体截面（铜芯）

• ≤50m（柜内、短距）：0.5 / 0.75mm²

• 50–200m（车间内）：1.0mm²（常用）

• ≥200m（厂区长距）：1.5mm²

• 爆炸危险区：1 区 ≥2.5mm²；2 区 ≥1.5mm²

3. 按芯数 / 对数配置（每路信号 1 对 = 2 芯）

• 公式：实际信号路数 ×1 对 + 备用 10%~20%

• 常用规格：

• 2×2×0.75、3×2×1.0、4×2×1.0、8×2×1.0、12×2×1.0、16×2×1.0、24×2×1.0

• PLC：中小规模，单组多对

• DCS：大规模，分组 + 冗余

4. 按环境选护套 / 铠装

• 室内桥架 / 穿管：PVC 护套（V），DJYPVP

• 户外 / 直埋 / 防压 / 防鼠：钢带铠装 -22（DJYPVP22）

• 移动 / 拖链 / 机器人：柔性型 TRVVP / DJYPVRP

• 耐油 / 耐酸碱：耐油护套（N）

• 低温（-20℃以下）：PE 绝缘（Y）

• 高温（90℃+）：XLPE 绝缘（YJ）

5. 按安全等级选阻燃/耐火/环保

• 普通：无

• 化工 / 厂房：阻燃 ZR（ZRA/ZRB/ZRC，优先 A 级）

• 公共 / 隧道 / 机房：低烟无卤 WDZ

• 消防 / SIS / 紧急停车：耐火 NH

• 防爆：本安 IA

二、型号完整解读（以DJ系列为例）

• ZR：阻燃

• D：电子计算机用

• J：对绞结构

• Y：聚乙烯（PE）绝缘

• P：分屏蔽（铜丝编织）

• V：PVC 护套

• P：总屏蔽

• 22：钢带铠装

• 8×2×1.0：8 对、每对 2 芯、单芯 1.0mm²

三、典型场景配置方案（直接抄）

1. 标准 DCS 模拟量（4–20mA）

• 型号：ZRC-DJYPVP 8×2×1.0

• 用途：8 路 AI/AO，车间内 ≤200m，中等干扰

2. PLC 开关量 DI/DO

• 型号：KVVP 16×1.0

• 用途：16 路 DI/DO，柜内 / 短距，单屏蔽

3. 强干扰（变频器旁）

• 型号：DJYPVP22 4×2×1.5

• 用途：4 路模拟量，长距 + 强干扰 + 铠装

4. 本安防爆区（化工）

• 型号：IA-DJYPVP 3×2×0.75

• 用途：3 路本安仪表，蓝色护套

5. 总线 RS485/Profibus

• 型号：DJYPVP 2×2×1.0

• 用途：双屏蔽对绞，120Ω 阻抗

6. 拖链 / 移动场合

• 型号：TRVVP 12×2×0.75

• 用途：柔性、耐反复弯曲

四、布线与接地规范（必做）

• 强弱电分离：信号与动力电缆分槽 / 分管，间距≥30cm

• 屏蔽接地：单端接地（控制室侧），严禁双端接地

• 弯曲半径：固定≥6D；移动≥15D（D = 外径）

• 备用芯：每根电缆留 10%~20% 备用线对

• 电压等级：450/750V（通用）

五、选型速查表（一句话总结）

• 模拟量 → DJYPVP（双屏蔽）

• 开关量 → KVVP/DJYVP（单屏蔽）

• 长距 / 强扰 → 1.5mm² + 铠装 22

• 防爆 → IA-DJYPVP

• 阻燃 → ZR / 无卤 → WDZ
