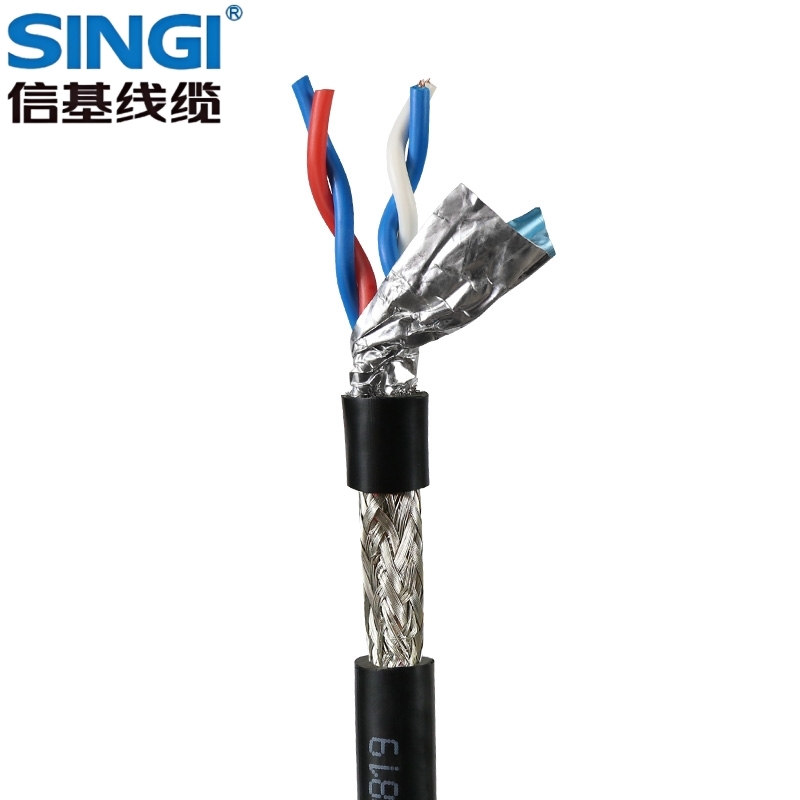

伺服电缆弯曲次数、拖链寿命如何判断？
伺服电缆的弯曲次数与拖链寿命，核心看厂家额定值、实际工况匹配、失效判定标准，并结合选型公式、现场监测、实验室测试综合判断。
一、核心判定维度
1. 额定弯曲次数
定义：在标准弯曲半径、速度、负载下，电缆完成无失效循环次数(EN 50289、IEC 62153)。
等级参考(按工况)：
普通拖链：10–50万次(≤50万)
标准伺服/高柔：100–500万次
高性能伺服/机器人：≥1000万次
超高速/长行程：≥2000万次
2. 关键工况参数
弯曲半径 R：必须≥厂家最小R(通常4d–10d，d=电缆外径)；R越小，寿命越低(如:R=4d 寿命≈R=8d的60%)。
运动速度 v：速度越高，疲劳越快(v>1m/s寿命衰减明显)。
行程与频率：长行程、高频往复(>20次/分)会加速磨损。
负载与环境：张力>5N/mm²、油污、高温、碎屑会缩短寿命。
3. 失效判定标准
机械失效：护套开裂/鼓包、绝缘破损、屏蔽松散、导体断丝(目视/显微镜)。
电气失效：导体电阻增幅>5%(伺服线≤2%)、绝缘电阻<50mω、信号衰减>5%、短路/断路。
性能突变：出现瞬间断电、信号抖动、温升超标(>环境+15℃)。
二、快速计算：选型寿命匹配公式
电缆寿命(次)×弯曲半径(m)÷ 运动速度(m/s) ≥ 设备设计寿命(次)
示例：
电缆：1000万次、R=0.05m、v=1.2m/s → 1000 万 ×0.05÷1.2 ≈ 41666
设备：5年×300天×20h×3600s×0.5次 /s → 54000
结论：不匹配，需升级电缆或优化R/v
三、现场快速判断
目视检查(每10万次)
护套：无裂纹、无鼓包、无脱落、无明显磨损(深度<0.1mm)。
导体：无断丝、无鼓包、无扭曲。
屏蔽：无松散、无断裂。
电气检测(关键)
导体电阻：用微欧计测，增幅≤2%(伺服线)。
绝缘电阻：500V DC，≥50MΩ。
信号测试：伺服线测编码器信号、差分信号，无抖动、无丢包。
温升监测
运行1h后，弯曲段温升≤15℃(环境+15℃)。
磨损与张力
拖链内无摩擦异响、无明显划痕。
电缆张力≤5N/mm²(张力计测量)。
四、实验室标准测试
测试标准：EN 50289-1-7、IEC 62153-5、DIN VDE 0472-516。
测试参数：
弯曲半径：4d–8d(匹配实际)。
速度：0.3–1m/s(伺服线≥0.8m/s)。
角度：±90°–±180°(拖链往复)。
负载：500g–5kg(模拟实际张力)。
判定：完成额定次数后，机械/电气指标均达标。
五、寿命优化与预警
选型：优先高柔导体(Class 6)、PUR/TPE护套、屏蔽层(伺服线常备)。
安装：
弯曲半径≥6d(伺服线)。
固定点间距≤1m，无摩擦、无挤压。
预留10%–15%余量，避免过紧。
预警：
每10万次做一次电气检测。
电阻增幅>2%、绝缘下降>50%时，提前更换。
六、常见误区
❌ 仅看 “柔性”：柔性≠拖链寿命，必须看额定弯曲次数。
❌ 忽略 R：R越小，寿命越低(如:R=4d 寿命≈R=8d的60%)。
❌ 不监测：现场不检测，易突然断芯、停机。
七、总结判断流程
查厂家额定弯曲次数、最小R、速度。
用匹配公式计算是否满足设备寿命。
现场目视+电气+温升检测，每10万次一次。
出现电阻突变、护套开裂、信号异常，立即更换。
