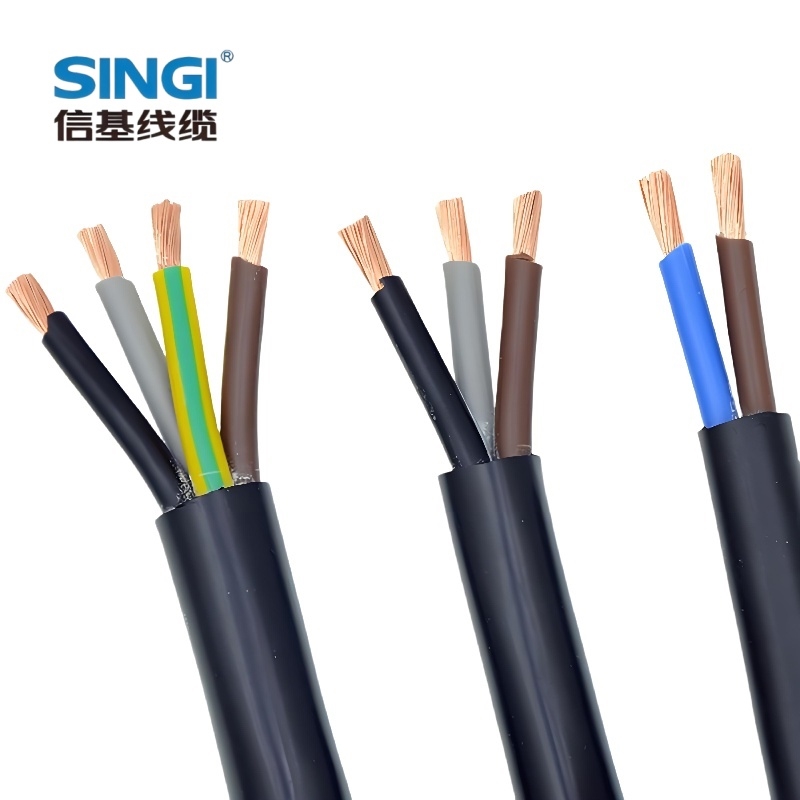

高柔与高温的平衡：特种柔性电缆在工业场景的选型方案

一、核心矛盾：高柔与高温的天然冲突与平衡逻辑

• 柔性的本质：依赖细铜丝多股绞合、低硬度弹性体材料（如硅橡胶、TPE），通过材料弹性与导体结构实现小弯曲半径、高频弯折不疲劳。但这类材料分子链柔顺，高温下易软化、降解，导致绝缘失效、护套开裂。

• 耐高温的本质：依赖高交联度、高结晶度材料（如氟塑料、聚酰亚胺），分子链刚性强、热稳定性好，可在 200℃以上长期稳定工作。但这类材料硬度高、弹性差，弯曲半径大，高频弯折易出现应力集中、导体断裂。

二、材料选型：耐高温柔性材料的性能对比与场景匹配

1. 硅橡胶（SR）

• 耐温范围：长期 - 60℃~180℃，短时可达 220℃。

• 柔性优势：弹性ji佳，弯曲半径可低至 6~8 倍电缆外径，耐弯折、耐扭转，适配高频动态场景。

• 短板：耐油、耐溶剂性一般，机械强度偏低，易被尖锐物划伤。

• 适用场景：180℃以下常规高温、高动态场景，如机器人本体、拖链系统、光伏逆变器、冶金辅助设备。

2. 氟塑料（PTFE/FEP/PFA）

• 耐温范围：长期 - 65℃~260℃，短时可达 300℃，高温稳定性ji强。

• 核心优势：耐酸碱、耐油、耐溶剂，电气性能优异（低介电损耗、高绝缘电阻），适配强腐蚀、高频信号场景。

• 短板：硬度高、柔性差，弯曲半径通常≥15 倍电缆外径，低温易脆裂。

• 适用场景：200℃以上复杂高温、强腐蚀、高频信号传输场景，如化工反应釜周边、航空航天设备、高温伺服系统。

3. 氟橡胶（FKM）与氟硅橡胶（FVMQ）

• 耐温范围：氟橡胶长期 - 20℃~230℃，氟硅橡胶 - 60℃~200℃。

• 平衡优势：兼具氟塑料的耐温、耐腐蚀性与硅橡胶的柔性，弯曲半径 8~12 倍外径，适配高温 + 动态 + 腐蚀复合工况。

• 适用场景：冶金高温区、汽车焊装线、石油化工高温设备，兼顾耐温、耐油与柔性。

4. 改性 TPE/TPU

• 耐温范围：长期 - 40℃~125℃，短时 150℃。

• 优势：性价比高，耐磨、耐油，柔性较好，弯曲半径 7.5~10 倍外径。

• 适用场景：125℃以下中高温、高耐磨场景，如数控机床拖链、自动化生产线、食品加工设备。

5. 矿物绝缘（MI）材料

• 耐温范围：瞬时耐温超 1000℃，长期 260℃以上。

• 优势：不燃、耐火、防爆，绝缘性能ji致稳定。

• 短板：柔性极差，弯曲半径≥20 倍外径，仅适配静态或低动态高温场景。

• 适用场景：冶金炼钢区、核电、jun工等ji端高温防火场景。

三、结构设计：从导体到护套的协同优化

1. 导体结构：采用 6 类及以上超细铜丝（单丝直径≤0.08mm）多股复绞，如 37 股、49 股绞合，减少单丝应力，提升弯折寿命；高温场景优先选用镀镍铜导体，避免高温氧化导致电阻上升、性能衰减。

2. 绝缘设计：高温场景采用 “耐高温绝缘 + 隔离层" 复合结构，如硅橡胶绝缘 + 玻纤编织隔离，或氟塑料绝缘 + 陶瓷化涂层，提升耐温与抗热辐射能力。

3. 屏蔽结构：动态 + 高温场景选用镀锡铜网或镍丝编织屏蔽，兼顾屏蔽效果与柔性，避免高温下屏蔽层氧化失效，保障信号传输稳定。

4. 护套设计：采用 “内护套 + 外护套" 双层结构，内护套选耐高温弹性体保证柔性，外护套选耐磨、耐候材料（如 PUR、氟橡胶）提升防护；复杂高温场景可增加陶瓷化硅橡胶或玻纤编织外层，抵御热辐射与飞溅物损伤。

5. 填充与加强：动态场景内置芳纶纤维（凯夫拉）填充，提升抗拉强度，减少弯折时导体受力，适配高速往复、卷筒收放等工况。

四、工业场景选型：典型工况的精准适配方案

1. 工业机器人场景（焊接、搬运、装配）

• 工况特点：环境温度 80~120℃，高频扭转（±180°/ 米）、频繁弯折，伴随焊接飞溅、油污。

• 选型方案：导体选 6 类超细镀镍铜丝；绝缘用改性硅橡胶；护套选氟硅橡胶 + 玻纤编织；结构为双层屏蔽 + 芳纶加强；弯曲半径≤8 倍外径，耐温 180℃，适配 600 万次以上弯折。

• 推荐型号：抗扭转机器人专用电缆（如 H07RN-F 改性款、机器人高柔屏蔽电缆）。

2. 冶金高温场景（炼钢、连铸、热轧）

• 工况特点：环境温度 180~260℃，强热辐射、钢水飞溅，卷筒高速收放（3~5m/s），伴随水淋、氧化铁皮划伤。

• 选型方案：导体选镀镍铜绞线；绝缘用氟橡胶；护套选陶瓷化硅橡胶 + 玻纤编织；加强层选不锈钢丝编织；耐温 260℃，弯曲半径 10~15 倍外径，适配卷筒动态工况。

• 推荐型号：超高温防飞溅卷筒电缆、氟橡胶耐高温卷筒电缆。

3. 化工与石油场景（反应釜、管道、泵阀）

• 工况特点：温度 150~230℃，强酸、强碱、油污腐蚀，低动态但长期高温浸泡。

• 选型方案：导体选镀镍铜；绝缘用 PTFE/FEP；护套选氟橡胶；结构为单层屏蔽 + 耐腐填充；耐温 260℃，弯曲半径 12~15 倍外径，耐化学腐蚀。

• 推荐型号：氟塑料绝缘氟橡胶护套电缆、化工专用耐高温防腐电缆。

4. 自动化拖链场景（数控机床、立体仓库）

• 工况特点：温度 80~120℃，高速往复（≥2m/s）、高频弯折，耐磨、耐油需求高。

• 选型方案：导体选 6 类细铜丝；绝缘用改性 TPE；护套选聚醚型 PUR；内置芳纶加强；弯曲半径 6~8 倍外径，耐温 125℃，耐磨次数超 600 万次。

• 推荐型号：PUR 护套高柔拖链电缆（如 TRVV-PUR 系列）。

5. 复杂高温静态场景（窑炉、热处理设备）

• 工况特点：温度 260~500℃，无动态弯折，强热辐射、防火需求高。

• 选型方案：选用矿物绝缘（MI）电缆，氧化镁绝缘 + 铜 / 铝护套，耐温超 1000℃，防火防爆，适配静态高温供电。

• 推荐型号：柔性矿物绝缘防火电缆（如 BTLY、BBTRZ）。

五、选型流程：系统化决策与关键参数把控

1. 工况调研（核心前提）

• 明确zui高长期工作温度、短时峰值温度、热辐射强度；

• 确定动态工况：弯折频率、扭转角度、运动速度、弯曲半径要求；

• 排查复合环境：油污、腐蚀、粉尘、防水、防火等需求。

2. 性能匹配（核心步骤）

• 耐温等级：180℃以下选硅橡胶 / 改性 TPE；180~260℃选氟橡胶 / 氟塑料；260℃以上选矿物绝缘；

• 柔性指标：动态场景弯曲半径≤10 倍外径，高频弯折选≤8 倍外径；

• 防护等级：IP65 及以上适配潮湿、粉尘场景，耐油选 EM6 等级以上材料。

3. 成本与寿命权衡

• 常规高温动态场景优先选硅橡胶 + PUR 护套，平衡性能与成本；

• 复杂工况选氟塑料 / 氟橡胶，虽成本高，但寿命是普通电缆的 3~5 倍，降低运维成本；

• 避免 “唯耐温论"，180℃以下场景无需盲目选用 260℃级材料，造成成本浪费。

4. 安装与运维适配

• 敷设时预留足够余量，弯曲半径严格遵循产品标准，避免强行弯折；

• 高温场景搭配耐高温导向轮、隔热套管，减少电缆与高温源直接接触；

• 定期检测绝缘电阻、护套完整性，高温动态场景建议每季度做一次性能评估。

六、总结
