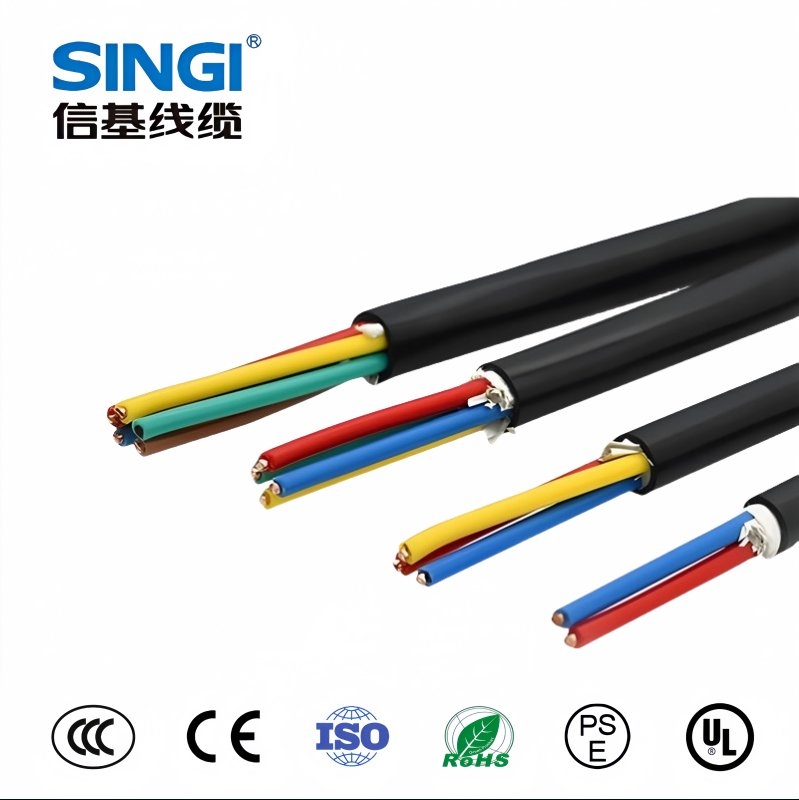

从断芯、开裂到老化：TRVV 系列拖链电缆常见故障技术诊断

从断芯、开裂到老化：TRVV 系列拖链电缆常见故障技术诊断

TRVV 拖链电缆的三大核心故障 ——断芯、护套开裂、绝缘老化，本质是选型、安装、工况、材料四大因素叠加导致的应力集中与材料劣化。下面从故障表现、成因、诊断方法、预防与修复四个维度，给出完整技术诊断方案。

一、故障 1：导体断芯（常见，表现为断路、时通时断）

1. 故障表现

• 设备突然断电、信号中断；万用表测量某芯线电阻无穷大。

• 断点多在拖链弯曲段、固定端、接头根部，外观可能无明显破损。

• 严重时多芯同时断裂，伴随电缆局部鼓包、扭曲。

2. 核心成因

• 选型错误：用普通 RVV/BVR 替代 TRVV，导体为粗丝少股（单丝≥0.2mm），反复弯折易应力集中断裂。

• 安装违规：弯曲半径＜电缆外径 8–10 倍；拖链填充率过高（＞80%）或过低（＜30%）；无冗余长度导致拉伸。

• 工况超限：移动速度 / 加速度过大、行程过长、高频往复（日弯折≥1 万次）。

• 结构缺陷：导体绞合节距不合理、无抗拉加强件；屏蔽层与芯线同步受力。

3. 诊断方法

1. 外观定位：重点检查弯曲段、固定端、接头处，有无局部鼓包、扭曲、护套凹陷。

2. 通断测试：万用表逐芯测通断；对时断时续故障，边弯折边测电阻，定位断点。

3. 解剖验证：在疑似断点处剖开，可见铜丝断裂、缩颈、氧化发黑。

4. 寿命评估：统计弯折次数，对比标称寿命（优质 TRVV≥500 万次）。

4. 预防与修复

• 选型：超细多股无氧铜（单丝≤0.15mm）、成束绞合、带抗拉芳纶丝的 TRVV。

• 安装：弯曲半径≥10 倍外径；预留 10–15% 冗余；拖链填充率 50–70%；固定端加应力释放环。

• 修复：断点在非关键段可压接修复；弯曲段断裂建议整根更换。

二、故障 2：护套开裂、发硬、破损（表现为绝缘暴露、短路风险）

1. 故障表现

• 护套表面横向 / 纵向裂纹、龟裂、发硬变脆；严重时脱落、芯线裸露。

• 开裂多在弯曲外侧、拖链摩擦面、接头处；低温环境更易发生。

• 伴随漏油、粉尘侵入，加速内部老化。

2. 核心成因

• 材料不匹配：普通 PVC 不耐油、不耐低温（＜-10℃）、不耐高频摩擦；长期油污 / 化学腐蚀导致溶胀、脆化。

• 机械损伤：拖链内有毛刺、尖角、金属碎屑；电缆与拖链 / 其他线缆过度摩擦。

• 温度应力：环境温度骤变（高温 + 低温循环）；电缆过载发热导致护套老化。

• 安装不当：强拉硬拽、过度挤压；弯曲半径过小导致护套拉伸撕裂。

3. 诊断方法

1. 目视 + 触摸：检查护套光泽、硬度、裂纹深度；用手弯折，观察是否脆裂。

2. 环境核查：确认是否存在油污、酸碱、高低温、粉尘工况。

3. 拖链检查：清理拖链，查看内壁毛刺、磨损、导向槽平整度。

4. 材料鉴别：普通 PVC vs 耐油 / 耐寒 PVC vs PUR（聚氨酯）：PUR 更耐磨、耐油、耐低温。

4. 预防与修复

• 选型：油污环境用耐油 PVC/PUR 护套；低温（＜-15℃）用耐寒型；高摩擦用 PUR 护套。

• 安装：打磨拖链毛刺，加装分隔板 / 导向槽；避免电缆相互挤压；定期清理拖链内碎屑。

• 修复：浅表裂纹可热缩管 / 绝缘胶带包裹；大面积开裂 / 脆化必须整根更换。

三、故障 3：绝缘老化、击穿（表现为漏电、短路、发热、信号干扰）

1. 故障表现

• 兆欧表测量绝缘电阻＜0.5MΩ（低压）；设备漏电跳闸、接地故障。

• 绝缘层变脆、发黄、发黏、鼓包；芯线间 / 芯线与屏蔽层短路。

• 电缆异常发热（表面温度＞60℃）；信号传输不稳定、干扰大。

2. 核心成因

• 过载发热：实际电流＞电缆载流量；多芯同载、散热差；长期满负荷运行。

• 环境侵蚀：长期高温（＞80℃）、油污、化学溶剂、潮湿，导致绝缘材料（PVC/XLPE）降解。

• 机械损伤：护套破损后，水分、粉尘、金属屑侵入，加速绝缘老化。

• 材料劣化：普通绝缘料不耐弯折、不耐候；长期反复弯曲导致绝缘层疲劳开裂。

3. 诊断方法

1. 绝缘测试：用500V 兆欧表测芯线 - 芯线、芯线 - 屏蔽 / 地线绝缘电阻；低于标准判定老化。

2. 温度检测：红外测温仪测电缆表面温度，**＞70℃** 为过载 / 散热不良。

3. 解剖检查：剖开老化段，观察绝缘层颜色、硬度、裂纹、粘连情况。

4. 工况核查：确认是否过载、高温、油污、潮湿；核对载流量选型是否正确。

4. 预防与修复

• 选型：按1.2–1.5 倍实际电流选线径；高温 / 油污用耐温 / 耐油绝缘料（如 XLPE、丁腈复合）。

• 运行：避免长期过载；保证电缆散热空间，不挤压、不捆绑过紧。

• 环境：远离热源、油污源；潮湿环境用防水型 TRVV；定期清洁电缆表面。

• 修复：绝缘轻微老化可加强散热、改善环境；击穿 / 严重老化必须整根更换。

四、TRVV 拖链电缆故障综合诊断流程（五步快速定位）

1. 外观初检：查护套裂纹、破损、鼓包、变色、发热；查拖链毛刺、填充率、弯曲半径。

2. 电气测试：

• 通断：万用表测芯线通断，定位断芯。

• 绝缘：兆欧表测绝缘电阻，判断老化 / 击穿。

• 电压 / 电流：测运行电压、电流，判断是否过载。

3. 工况分析：

• 运动：速度、加速度、行程、弯折频率、弯曲半径。

• 环境：温度、湿度、油污、化学腐蚀、粉尘。

4. 选型核查：确认是否为拖链专用 TRVV；导体结构、护套 / 绝缘材质是否匹配工况。

5. 解剖验证：对故障段剖开检查，确认断芯、护套开裂、绝缘老化的具体形态与位置。

五、关键预防要点（从源头减少故障）

1. 选型是核心：

• 导体：超细多股无氧铜（单丝≤0.15mm）、成束绞合、带抗拉加强件。

• 护套：普通工况用柔性 PVC；油污用耐油 PVC/PUR；低温用耐寒型；高摩擦用PUR。

• 绝缘：耐弯折、耐候、耐温材料；高频信号用屏蔽型 TRVVP。

2. 安装是关键：

• 弯曲半径≥10 倍电缆外径。

• 预留 **10–15%** 冗余长度，避免拉伸。

• 拖链填充率50–70%；加装分隔板、导向槽，清理毛刺。

• 固定端加应力释放环，防止根部受力断裂。

3. 运维是保障：

• 定期（每月）检查护套、接头、拖链状态。

• 定期清洁拖链，去除金属屑、油污、粉尘。

• 监测电缆温度、绝缘电阻，提前预警老化。

• 达到标称弯折寿命（如 500 万次），即使无明显故障也建议更换。
