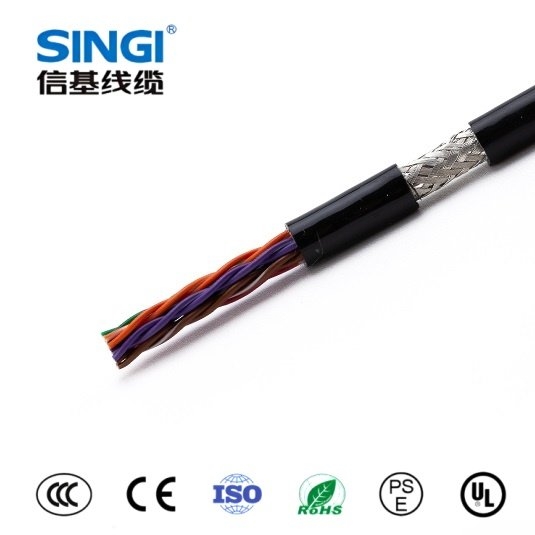

自动化设备电缆选型的核心是：按功能定类型、按运动定柔性、按环境定材质、按干扰定屏蔽，四步匹配即可选出稳定耐用的电缆。

一、先按功能分类：动力/信号/数据，选型逻辑不同

1. 动力电缆（供电）

• 核心指标：载流量、电压等级、阻燃、耐油

• 选型要点

• 按设备功率计算载流量，预留20%余量，参考IEC 60287标准

• 电压：常规 300/500V，重载 450/750V

• 固定敷设：YJV、BV（硬线，成本低）

• 移动/拖链：TRVV、TRVVP（高柔性，耐弯折）

• 高温/油污：优先PUR护套，耐油、耐磨、耐温

2. 信号电缆（控制/模拟/数字）

• 模拟量（4–20mA、0–10V）：必须双绞+屏蔽（铝箔 + 编织），低电容≤50pF/m，抗 EMI

• 数字量（DI/DO、编码器）：单绞/双绞，强干扰环境加屏蔽，绝缘电阻≥10MΩ/km

• 编码器/伺服反馈：专用屏蔽双绞，特性阻抗匹配，抗扭结构

3. 数据电缆（高速通信）

• Profinet/EtherCAT/以太网：Cat5e/Cat6，100Ω阻抗，低衰减≤0.5dB/100m@100MHz

• 现场总线（Profibus）：专用总线电缆，屏蔽+双绞，确保通信稳定

二、按运动工况选柔性：拖链/机器人/卷筒，决定寿命

1. 拖链/往复运动

• 导体：6类超细铜丝（0.05–0.08mm），束绞+复绞，退火处理

• 弯曲半径：5–8倍电缆外径（越小越柔）

• 弯曲寿命：≥500万次（专用拖链电缆），普通RVV仅1000次左右

• 护套：PUR（耐磨、耐油、耐弯折），TPE次之

• 屏蔽：铝箔+编织复合屏蔽，覆盖率≥90%

2. 机器人/多轴扭转

• 结构：抗扭设计，芯线反向绞合，加抗扭填充绳

• 柔性：超柔型，最小弯曲半径≤5倍外径

• 加强：内置芳纶纤维/钢丝，抗拉≥100N，防拖拽断裂

3. 卷筒/长距离拖拽

• 抗拉：中心加钢丝/芳纶加强芯，抗拉强度≥500N

• 护套：加厚PUR（1.2mm+），耐磨、抗撕裂

• 耐候：户外加UV涂层，耐-40℃~+80℃

三、按环境选材质：温度/油污/腐蚀/洁净，决定耐用性

1. 温度适配

• 低温（-40℃~-20℃）：PUR、耐寒TPE，避免PVC脆化

• 高温（+80℃~+180℃）：硅橡胶（YGCR，180℃）、氟塑料（PTFE/FEP）

• 常规（-20℃~+80℃）：PVC（低成本）、PUR（综合性能优）

2. 化学环境

• 油污/切削液：PUR、氯丁橡胶（CR），耐油等级≥IRM 902

• 酸碱/腐蚀：氟塑料（PTFE）、不锈钢铠装

• 洁净/医疗：低烟无卤（LSZH）、FDA 级TPE/PTFE，易清洁、无析出

3. 机械/特殊环境

• 耐磨/拖拽：PUR护套，厚度≥0.8mm

• 防爆：Ex d/e认证，ATEX/IECEx，阻燃A 级

• 户外/盐雾：耐UV PUR，导体镀锡/镀镍，通过盐雾测试

四、屏蔽与抗干扰：EMC 设计，决定信号稳定性

1. 屏蔽类型对比

2. 选型原则

• 变频器/伺服电机附近：必须复合屏蔽（铝箔+编织），接地可靠

• 模拟量/高速数据：双绞+屏蔽，抑制差模+共模干扰

• 动力+信号混合：分屏或总屏，避免串扰

五、工程师选型五步流程

1. 定功能：动力/信号/数据→确定截面、电压、屏蔽要求

2. 定运动：固定/拖链/机器人/卷筒→选柔性等级、弯曲半径、加强结构

3. 定环境：温度、油污、腐蚀、洁净→选护套/绝缘材质

4. 算参数：载流量、弯曲寿命、屏蔽效能→匹配厂家样本

5. 验认证：CE、UL、GB/T 19666（阻燃）、ATEX（防爆） →确保合规

六、常见场景选型速查表

七、避坑指南

1. 用普通RVV当拖链电缆：弯曲1000次即断，必须选专用拖链电缆（≥500万次）

2. 弯曲半径过小：≤5倍外径易断芯，按设备最小弯曲半径选型

3. 屏蔽接地不良：单端/双端接地错误，导致EMC失效

4. 载流量不留余量：满负荷易发热老化，建议+20%余量

5. 材质选错：油污环境用PVC，很快开裂；应选PUR

八、选型总结
