一文读懂同轴电缆：定义、工作原理、类型及多元用途解析

更新时间：2026-03-06      浏览次数：33

一文读懂同轴电缆：定义、工作原理、类型及多元用途解析

同轴电缆是以同轴结构实现信号屏蔽传输的经典有线通信线缆，凭借抗干扰强、传输稳定、带宽适中的特点，至今仍是安防、广电、通信、工业等领域的核心传输介质。本文用通俗逻辑，一次性讲清它的定义、原理、分类、用途，看完即可系统掌握。

一、同轴电缆是什么？

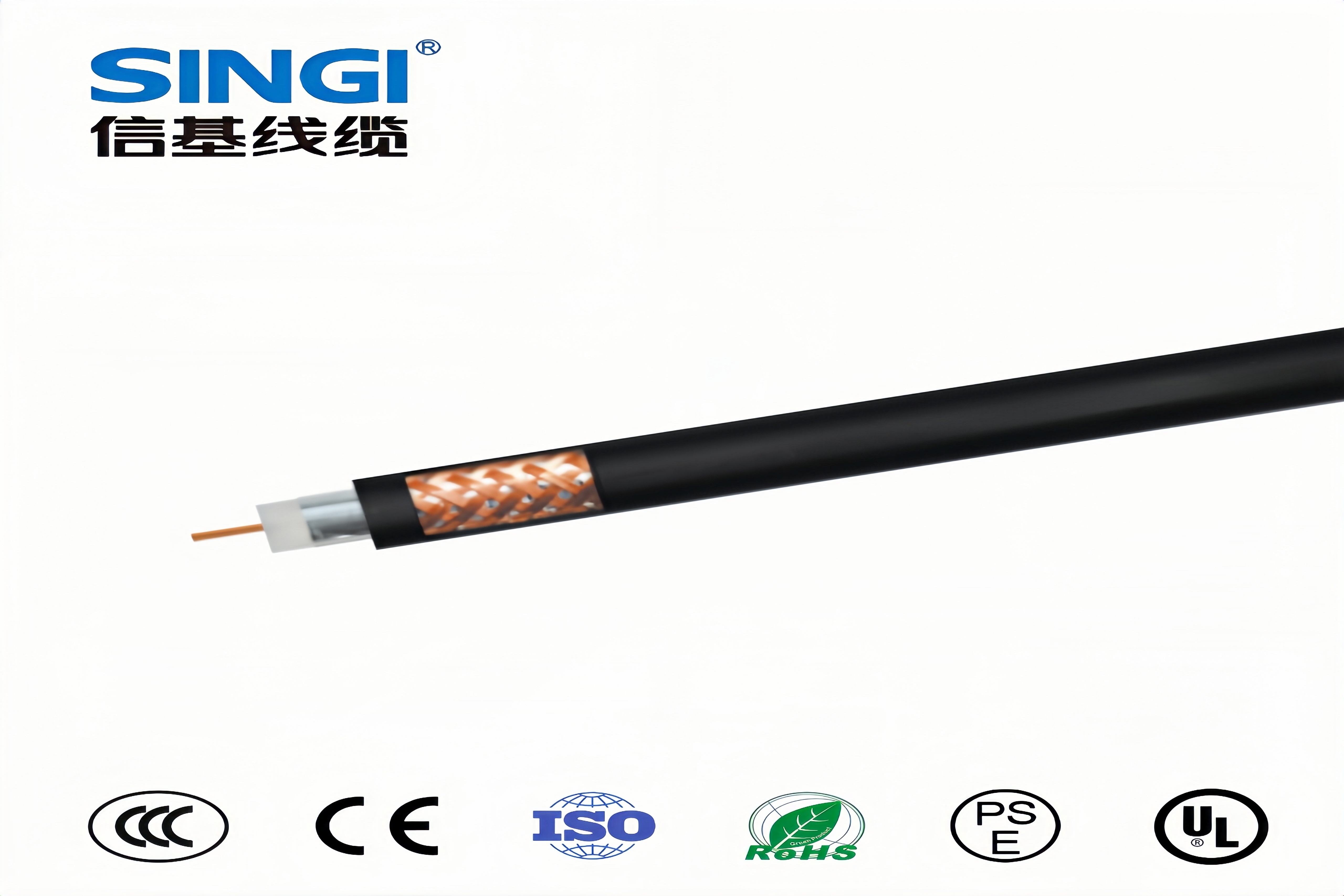

同轴电缆（Coaxial Cable），指内导体、绝缘层、屏蔽层、外护套四层结构同心同轴的线缆。
核心特征：

  • 内外导体共用同一轴心，故名 “同轴"

  • 自带金属屏蔽层，抗电磁干扰能力远强于普通网线

  • 既能传高频信号，也可传低频信号，兼顾模拟与数字传输

简单理解：它是一条自带“电磁隔音罩"的信号高速通道。

二、同轴电缆的核心工作原理

  1. 信号传输

    高频电信号由中心内导体承载传输。

  2. 屏蔽抗干扰

    外层金属编织网 / 铝箔屏蔽层，一方面屏蔽外界电磁干扰，另一方面防止内部信号向外辐射泄露。

  3. 阻抗匹配

    同轴电缆有标准阻抗（常见 75Ω、50Ω），只有设备与线缆阻抗匹配，才能减少信号反射、降低损耗、保证传输质量。

  4. 绝缘隔离

    中间发泡或实心绝缘层，保证内外导体不短路，同时控制信号传播速度与衰减。

一句话总结：内导体传信号，屏蔽层防干扰，绝缘层保稳定，阻抗匹配提效率。

三、同轴电缆主流类型（按阻抗 / 用途划分）

1. 75Ω 同轴电缆（民用 / 广电主流）

zui常见、用量大，主打视频、电视、宽带。

  • 代表型号：SYV-75-5、SYV-75-7、SYV-75-9

  • 特点：信号衰减小，适合长距离模拟 / 数字视频

  • 典型场景：有线电视、闭路监控（模拟摄像头）、广电光纤到户zui后一公里

2. 50Ω 同轴电缆（通信 / 工业主流）

主打射频、无线、数据通信，抗损耗、功率传输能力强。

  • 代表型号：SYV-50-3、SYV-50-5、RG8、RG58

  • 特点：适合高频、射频信号，可传输一定功率

  • 典型场景：对讲机天线、基站射频连接、工业射频设备、测试仪器

3. 细缆 / 粗缆（早期以太网）

  • 细缆（Thinnet）：早期局域网总线型布线

  • 粗缆（Thicknet）：更长距离、更稳定的早期骨干

    现已基本被双绞线（网线）+光纤替代。

4. 柔性 / 半刚性 / 波纹同轴（工业 / jun工）

  • 柔性同轴：设备内部跳线、移动连接

  • 半刚性 / 波纹同轴：基站、雷达、航空航天，追求极低损耗与高可靠性

四、同轴电缆多元应用场景

1. 安防监控

  • 模拟摄像头同轴传输

  • 高清同轴传输系统（HD-TVI/CVI/AHD）

    优势：布线简单、抗干扰、适合老旧改造。

2. 广播电视 & 家庭宽带

  • 有线电视（CATV）主干与入户

  • 广电宽带（Cable Modem）

    是家庭电视信号的传统主力通道。

3. 移动通信 & 射频通信

  • 基站天线与设备之间的跳线、馈线

  • 对讲机、车载电台、无线图传

    依赖其屏蔽好、射频稳定的特性。

4. 工业与仪器仪表

  • 工业传感器信号传输

  • 示波器、信号源等测试设备连接线

    在强电、变频器环境中仍能稳定传输。

5. 汽车、轨道交通、jun工

  • 车载影音、雷达信号

  • 高铁、地铁车载通信

  • jun工、航天高精度射频传输

    对耐温、耐弯折、抗震动、屏蔽要求ji高。

五、同轴电缆 vs 网线 vs 光纤（快速对比）

介质优势局限
同轴电缆抗干扰强、可传模拟信号、成本适中带宽有限、远距离不如光纤
双绞线 (网线)数字传输快、便宜、易布线屏蔽差、易受干扰
光纤带宽极大、无干扰、超远距施工贵、怕弯折、不可传模拟
定位总结：

  • 光纤：超远距离、超大带宽骨干

  • 网线：室内短距高速数字传输

  • 同轴：需要强屏蔽、兼顾模拟 / 射频的场景

六、总结

同轴电缆的核心价值，在于“同轴结构 + 屏蔽层 + 标准阻抗"带来的稳定、抗干扰、通用性强。
它不只是“老一代线缆"，而是在监控、广电、射频、工业、车载 ** 等场景中不可替代的专用传输方案。
