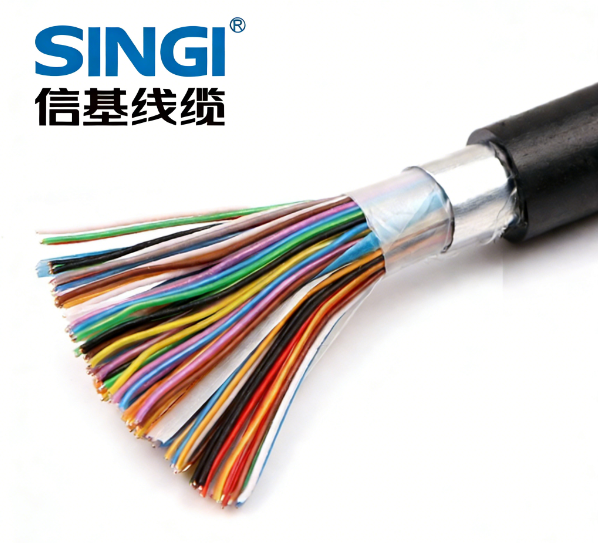

矿用通信电缆MHYA32

更新时间：2026-02-05

浏览次数：58

MHYA32矿用通信电缆技术特性及应用全解析

在煤矿井下复杂恶劣的作业环境中，通信系统是保障安全生产、人员定位、应急调度的核心基础设施，而电缆作为信号传输的关键载体，其性能稳定性、环境适应性和安全可靠性直接决定了井下通信网络的运行质量。MHYA32矿用通信电缆作为高防护等级的主力型号，凭借其优异的抗电磁干扰、防潮、抗强机械应力等核心特性，广泛应用于煤矿井下语音调度、瓦斯监测、人员定位、视频监控等关键场景，是矿井通信系统中不ke或缺的核心传输介质。本文将从型号含义、结构设计、关键技术参数、适用场景、敷设维护及型号对比等方面，对MHYA32矿用通信电缆进行全面深度解析。

一、型号含义精准拆解

MHYA32全称为“煤矿用聚乙烯绝缘铝塑复合护层镀锌钢丝铠装聚氯乙烯护套通信电缆"，其型号中每个字符/数字均对应明确的技术属性和结构特征，精准反映了电缆的适用场景和核心性能，具体拆解如下：

型号字符/数字	核心含义	关键技术价值
M	煤矿用	具备矿用专用阻燃特性（氧指数≥32%），通过煤安（MA）认证及井下防火防爆安全检测，严格符合《煤矿安全规程》要求，适配瓦斯、粉尘等危险环境
H	通信电缆	专为弱电信号传输设计，区别于矿用电力电缆（传输动力电流），适配低频语音、低速数据等井下通信信号传输需求，信号衰减低、传输稳定性强
Y	聚乙烯（PE）绝缘	采用实心聚乙烯材质，绝缘电阻≥3000MΩ·km，耐潮湿、耐腐蚀性能优异，信号泄漏率低，可有效保障信号传输的完整性
A	铝塑复合护层	采用铝带+聚乙烯热粘结纵包结构，兼具电磁屏蔽与径向防潮双重功能，铝层可有效抵御外界电磁干扰，聚乙烯层阻断水分径向侵入缆芯
32	结构代号（铠装+护套）	代表双层镀锌细圆钢丝铠装+阻燃聚氯乙烯（PVC）外护套，显著提升电缆抗拉、抗碾压、防啮齿动物啃咬能力，适配井下复杂机械环境

二、核心结构设计及性能优势（从内到外）

MHYA32矿用通信电缆的结构设计充分适配煤矿井下潮湿、多粉尘、强电磁干扰、高机械应力的复杂工况，采用“分层防护、协同赋能"的设计理念，各结构层级紧密配合，既保障信号传输稳定，又具备chao强的环境适应能力。其从内到外的核心结构、材质工艺及性能优势如下：

结构层级	材质与工艺	核心性能优势
导体	退火无氧铜丝，多股绞合（常见规格：1/0.5mm、1/0.6mm、1/0.8mm），铜纯度≥99.95%	导电率≥99.9%，直流电阻低（20℃时0.8mm芯线≤36.7Ω/km）；多股绞合设计提升柔韧性，抗敷设牵拉损伤，便于井下巷道拐弯处安装
绝缘层	实心聚乙烯（PE）绝缘，全色谱分色（主色+辅色组合），厚度公差≤±0.05mm	绝缘性能稳定，耐温范围-40℃~+70℃，绝缘电气强度达1kV/1min（导体间）不击穿；全色谱设计便于井下布线时快速识别线对，提升施工效率
缆芯	多对双绞线按差异化节距扭绞，间隙填充石油膏（标准配置），填充率≥90%	差异化节距扭绞zui大化降低线对间串音干扰，远端串音防卫度在150kHz时功率平均值≥69dB/km；石油膏填充实现全纵向阻水，适配井下积水巷道等潮湿场景
铝塑复合护层	铝带（厚度≥0.2mm）与聚乙烯热粘结纵包，重叠率≥15%（部分高性能产品≥25%）	屏蔽衰减≥40dB（1MHz时≥60dB），可有效抵御井下电机、开关、变频器等设备产生的强电磁干扰；聚乙烯层与铝带紧密粘结，阻断水分径向侵入，提升防潮性能
铠装层	双层镀锌细圆钢丝（直径≥1.0mm）紧密螺旋缠绕，抗拉强度≥350MPa	抗拉强度可达120~200kgf（随对数增大提升），抗冲击、防井下落石挤压、防啮齿动物啃咬；适配竖井垂直敷设与斜井倾斜敷设，可有效承受电缆自重及外界机械应力
外护套	黑色阻燃聚氯乙烯（PVC），厚度≥2.0mm，氧指数≥30%	阻燃等级达GB/T 18380 A类，离火自熄，可有效防止火灾蔓延；耐磨、耐酸碱腐蚀，耐受井下粉尘、淋水侵蚀，防护等级达IP67

三、关键技术参数（通用指标）

MHYA32矿用通信电缆的技术参数严格遵循MT/T 818.14-2009《矿用通信电缆》行业标准及GB/T 18380《电缆和光缆在火焰条件下的燃烧试验》等国家标准，其关键电气性能、环境与机械性能指标（以常用1/0.8mm线径为例）如下：

性能类别	参数项	技术指标
电气性能	额定电压	300/500V
	导体直流电阻（20℃）	≤36.7Ω/km
	绝缘电气强度	导体间1kV/1min不击穿；导体-铠装层间3kV/1min不击穿
	绝缘电阻（20℃）	≥3000MΩ·km
	工作电容	≤0.06μF/km
	zui大传输距离（语音信号）	≥5km
环境与机械性能	长期工作温度	-40℃ ~ +70℃
	敷设温度	≥-10℃
	弯曲半径（静态敷设）	≥20倍电缆外径（严禁锐角弯折）
	阻燃等级	符合GB/T 18380-2008 A类，离火自熄时间≤30s
	防潮等级	纵向阻水（石油膏填充）+ 径向防潮（铝塑护层），湿度耐受≥95%（+25℃时）
	抗拉强度	≥2000N（基于50×2×0.8规格）

四、常见规格与适用场景

MHYA32矿用通信电缆的规格通常以“对数×2×导体线径"表示（对数指双绞线对数，2代表每对2根芯线），不同规格的电缆在芯数、外径、重量等方面存在差异，适配不同规模的井下通信组网需求。以下为典型规格及核心适用场景：

典型规格	总芯数	近似外径（mm）	单位重量（kg/100m）	核心适用场景
MHYA32 30×2×0.8	60	42~45	18~20	采区分支主干线、掘进工作面通信，适配中小型区域信号传输，如局部人员定位、掘进设备监控
MHYA32 50×2×0.8	100	45~50	25~28	采区主巷道、机电硐室信号汇总，适配采区层面语音调度、瓦斯监测设备组网、机电设备控制信号传输
MHYA32 80×2×0.8	160	55~60	30~33	矿井分区主干线、多设备组网，适配大型采区多个工作面的通信联动、视频监控信号传输
MHYA32 100×2×0.8	200	62~65	36~38	矿井核心主干线、调度中心组网，适配全矿井语音调度、应急通信、核心监控系统信号传输，是矿井通信网络的骨干载体

此外，MHYA32电缆还可根据实际需求定制5对、10对、20对等小规格及1.0mm线径的产品，适配井下局部短距离、小容量信号传输场景，如硐室内部通信、小型监测设备连接等。

五、敷设与维护核心要点

MHYA32矿用通信电缆的敷设与维护质量直接影响其使用寿命和信号传输稳定性，需严格遵循《煤矿安全规程》及行业敷设标准，结合井下不同敷设场景（竖井、斜井、平巷、桥架等）的特点，规范操作流程，定期开展维护巡检。

（一）敷设核心要求

竖井垂直敷设：利用钢丝铠装承受电缆自重拉力，固定间距≤1.2m，采用专用夹具固定，避免电缆悬空受力；两端必须使用矿用防水接线盒密封，铠装层可靠接地（接地电阻≤4Ω），防止静电积累和电磁干扰。
斜井倾斜敷设：敷设角度不宜超过45°，固定间距≤1.5m，在倾斜下方设置防滑装置，防止电缆因重力下滑；电缆弯曲处需保证弯曲半径≥20倍电缆外径，严禁锐角弯折。
平巷直埋敷设：埋深≥0.7m，清理沟道内尖锐石块、杂物，避免划伤外护套；铠装层可直接承受土壤压力，无需额外穿管保护；回填土需分层夯实，做好敷设标记。
桥架敷设：与矿用电力电缆分槽敷设，间距≥0.5m，避免高压电场干扰；桥架宽度需匹配电缆外径，转弯处增大弯曲半径，电缆敷设后固定牢固，防止晃动摩擦。
通用要求：严禁与高压电缆平行近距离敷设（平行间距≥1m）；敷设过程中避免拖拽、碾压电缆，防止外护套破损和铠装层变形；接头处需预留一定余量，便于后期维护。

（二）日常维护要点

定期巡检：潮湿区域（如积水巷道、井底车场）每季度巡检一次，干燥区域每半年巡检一次，重点检查外护套是否破损、铠装层是否锈蚀、接头处是否密封完好。
接头维护：接头处必须使用矿用专用防水接线盒，做好密封防腐处理，防止进水导致信号衰减或电缆损坏；定期测试接头处的绝缘电阻和信号传输质量。
锈蚀处理：发现铠装层锈蚀时，及时清理锈蚀部位，涂抹防锈涂料；锈蚀严重时，需更换电缆段，避免锈蚀蔓延导致抗拉强度下降。
故障排查：当出现信号中断、传输不稳定等故障时，优先排查电缆外护套破损、接头进水、电磁干扰等问题，采用专业仪器测试电缆的电气性能，快速定位故障点并处理。

六、与同系列矿用通信电缆的核心区别

在矿用通信电缆系列中，MHYA32与MHYA、MHYAV、MHYVP等型号的核心差异主要体现在铠装层、屏蔽层及护套材质上，不同型号适配不同的井下环境和敷设场景，选型时需结合机械应力、环境湿度、电磁干扰强度等因素综合评估。具体区别如下：

型号	核心结构差异	关键性能特点	适用场景
MHYA32	铝塑复合护层+双层镀锌钢丝铠装+阻燃PVC护套	抗干扰强、机械强度高、防潮耐腐蚀，综合防护性能强	竖井、斜井、高机械应力、潮湿、强干扰环境，如矿井主干线、掘进工作面
MHYA	铝塑复合护层+无铠装+阻燃PVC护套	抗干扰、防潮性能良好，机械强度一般	平巷、低机械应力环境，如硐室内部通信、局部短距离传输
MHYAV	铝塑复合护层+无铠装+聚烯烃护套	抗干扰、耐化学腐蚀性能良好，成本较低	普通潮湿平巷、轻度腐蚀环境，如采区分支线、小型监测设备连接
MHYVP	铜丝编织屏蔽层+无铠装+阻燃PVC护套	抗电磁干扰性能ji强，机械强度一般	高电磁干扰环境，如靠近电机、变频器的区域，精密监测设备信号传输

七、结语

MHYA32矿用通信电缆作为专为煤矿井下复杂环境设计的高防护等级通信电缆，通过科学的分层结构设计、优质的材质选型和严苛的工艺控制，实现了抗电磁干扰、防潮、抗强机械应力的三重核心优势，能够稳定保障井下语音调度、瓦斯监测、人员定位、视频监控等关键系统的信号传输，是煤矿安全生产的“生命线"。

在实际应用中，需结合矿井的敷设场景、传输需求、环境条件等因素，合理选择电缆规格，严格遵循敷设规范和维护要点，才能充分发挥MHYA32电缆的性能优势，延长其使用寿命，保障井下通信网络的持续稳定运行。随着煤矿智能化建设的推进，MHYA32电缆将在更复杂的井下场景中发挥重要作用，为煤矿安全生产和智能化升级提供坚实的通信保障。
