包装/印刷机械配套电缆专用型号选型与应用技术报告
包装与印刷机械作为现代制造业的核心装备，其自动化、高速化、高精度运行依赖于配套电缆的稳定传输保障。电缆作为设备的“神经中枢"与“动力血管"，直接影响设备运行效率、印刷精度及使用寿命。当前，包装/印刷机械普遍存在高频弯曲、油污侵蚀、电磁干扰等复杂工况，常规电缆易出现芯线断裂、信号失真、护套老化等问题。本文基于行业标准与实际应用数据，系统阐述专用电缆的性能要求、型号分类、选型方法及典型应用，为行业从业者提供技术参考。
一、包装/印刷机械对配套电缆的核心性能要求
包装/印刷机械的工作特性决定了配套电缆需兼顾机械性能、电气性能与环境适应性，核心要求如下：
（一）高柔性与耐疲劳性
设备的输纸机构、机械臂、拖链系统等部件需频繁弯曲运动，弯曲频率可达每分钟100-200次，弯曲角度±180°。专用电缆需采用多股精绞超细无氧铜丝导体（符合IEC 60228第6类标准），股数不低于1000股，可承受数百万次弯曲循环而不发生芯线断裂。数据显示，优质拖链电缆的最小弯曲半径可低至6D-10D（D为电缆直径），移动应用场景下弯曲寿命可达200万次以上，远超常规电缆的50万次标准。
（二）耐油与耐磨性能
印刷机油墨供给系统、包装机润滑装置等区域易接触油墨、润滑油等介质，电缆护套需具备优异的抗侵蚀能力。常用护套材料中，聚氨酯（PUR）的耐磨性是普通PVC的3-5倍，且耐油性等级达到UL 94 V-0标准，可在油污环境中长期使用而不出现开裂、溶胀现象。此外，护套表面需采用特殊防滑纹理设计，摩擦系数≤0.3，减少拖链运行中的机械磨损。
（三）抗电磁干扰能力
设备中的伺服电机、变频器等部件会产生高频电磁辐射，易导致信号电缆传输失真，影响印刷套准精度与包装定位准确性。专用电缆需采用多层屏蔽结构，常见镀锡铜丝编织屏蔽（覆盖率≥85%）+铝箔麦拉绕包组合，可将电磁干扰衰减90%以上。对于伺服系统反馈电缆，需额外保证360°屏蔽接地，阻抗匹配偏差≤5%，确保位置信号传输偏差≤0.01ms。
（四）宽温适应性
包装/印刷车间温度波动较大，部分设备（如热收缩包装机）周边温度可达+70℃以上，低温环境下设备启动时温度可能低至-30℃。专用电缆需根据环境需求选择护套材料：PVC护套适用于-15℃~+70℃（固定应用）、-5℃~+70℃（移动应用）；PUR护套可拓展至-35℃~+90℃（固定应用）、-25℃~+90℃（移动应用）；高低温特制款采用氟橡胶材料，工作温度范围可达-60℃~+125℃，满足复杂工况需求。
二、包装/印刷机械配套电缆专用型号分类及技术参数
根据功能需求，专用电缆主要分为动力电缆、信号电缆、伺服专用电缆及复合电缆四大类，各型号核心参数与适用场景明确区分，具体如下：
（一）动力电缆
核心用于设备驱动电机、加热装置等动力部件的供电，关键参数包括额定电压、载流量与导体截面积。常用型号及参数：
1. YJV系列：交联聚乙烯绝缘，聚氯乙烯护套，额定电压0.6/1kV，长期工作温度90℃，导体截面积1.5-630mm²，25mm²规格载流量可达115A（空气中敷设），适用于包装机主电源回路、印刷机滚筒驱动系统等固定安装场景。

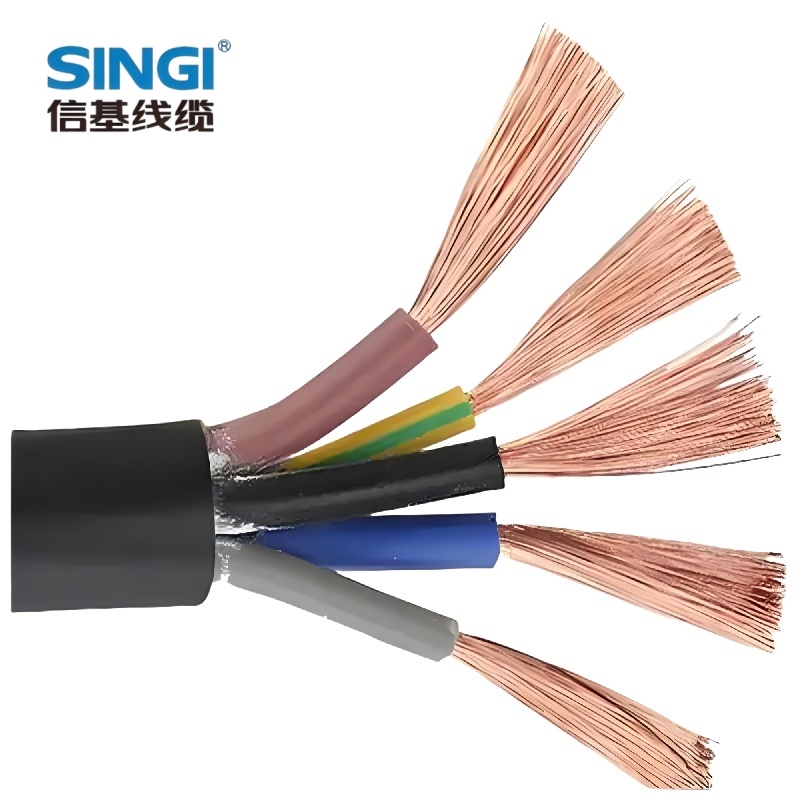

2. RVV-Y系列：柔性聚氯乙烯护套，多股铜丝导体，额定电压450/750V，工作温度-15℃~+70℃，弯曲半径≥10D，适用于设备移动部件供电，如传送带驱动电机、收纸机构等。
3. PUR动力电缆：进口PUR护套，额定电压300/500V，工作温度-40℃~+90℃，导体电阻≤85Ω/mm²（20℃），耐油等级达到IP67，适用于油墨、润滑油接触的动力回路，如:印刷机墨辊驱动、灌装机液压系统供电。
（二）信号电缆
负责传感器、PLC控制器、触摸屏等设备的信号传输，核心要求是低衰减、抗干扰。常用型号及参数：
1. RVVP系列：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套，屏蔽层为镀锡铜丝编织（覆盖率≥80%），额定电压300/500V，电容≤60pF/m，适用于低频控制信号传输，如:位置传感器、压力开关等连接线路。
2. STP-120Ω系列：屏蔽双绞线，铝箔+铜网双层屏蔽，阻抗120Ω±10%，传输频率0-100MHz，信号衰减≤0.5dB/100m（1MHz），适用于强干扰环境下的信号传输，如靠近变频器的印刷套准控制系统。
3. 同轴电缆SYV-75-5：实芯聚乙烯绝缘，铜丝编织屏蔽（覆盖率≥90%），特性阻抗75Ω，在300米范围内4K图像传输衰减≤5%，适用于包装机视觉检测系统的摄像头连接。
（三）伺服专用电缆
适配包装/印刷机械伺服系统，分为动力电缆与反馈电缆，需满足低电容、抗干扰、高柔性要求。典型型号及参数：
1. 伺服动力电缆：额定电压600/1000V，采用低介电常数聚丙烯（PP）绝缘层（εr≈2.2），电容≤100pF/m，可有效抑制PWM驱动产生的过电压（≤2倍直流母线电压），导体截面积2.5-16mm²，适配5.5-37kW伺服电机。
2. 伺服反馈电缆：3对屏蔽双绞线结构，每对芯线单独铝箔屏蔽，总屏蔽为镀锡铜丝编织（覆盖率≥90%），阻抗150Ω±10%，延迟偏差≤1ns/m，适用于编码器位置信号传输，确保伺服系统定位精度±0.001mm。
（四）复合电缆
集成动力芯线与信号芯线，中间通过金属隔板隔离，适用于空间受限的集成化设备。典型结构为“3根动力芯线（4mm²）+2对信号双绞线"，额定电压450/750V，屏蔽覆盖率≥85%，弯曲半径≥8D，适用于小型机械臂、微型灌装机等设备。
三、包装/印刷机械配套电缆选型流程与关键要点
电缆选型需遵循“工况适配-参数匹配-成本优化"原则，核心流程分为4个步骤，结合具体数据与标准确保选型准确性：
（一）明确工况与需求参数
首先梳理三大核心参数：动力需求（额定功率、电压、电流）、信号需求（传输类型、速率、精度）、环境需求（温度、介质、弯曲频率）。例如，一台额定功率13.8kW、电压380V、功率因数0.85的印刷机主电机，计算电流I=13.8/(0.38×0.85×1.732)=24.7A，考虑1.1倍安全余量，需选择载流量≥27.2A的电缆。
（二）确定电缆类型与结构
根据功能需求选择电缆类型：固定安装的动力回路优先选YJV系列；移动部件（如：拖链、机械臂）选柔性RVV-Y或PUR护套电缆；强干扰环境的信号传输选双层屏蔽STP或伺服专用反馈电缆。结构方面，动态弯曲场景需选择短节距绞合成缆工艺（节距≤16倍电缆直径），减少弯曲应力。
（三）匹配核心技术参数
1. 额定电压：电缆额定电压（U0/U）需高于线路实际运行电压，包装/印刷机械常用300/500V、450/750V等级，伺服系统动力电缆需选用600/1000V等级。
2. 载流量：根据导体截面积、敷设方式（空气中、穿管、桥架）及环境温度校正。例如，25mm² YJV电缆在25℃空气中载流量为115A，若环境温度升至+40℃，载流量校正系数为0.82，实际载流量降至94.3A。
3. 屏蔽与绝缘：电磁干扰严重区域（如:靠近变频器）需选择双层屏蔽结构；油污环境优先PUR护套；高温环境选用XLPE或硅橡胶绝缘材料。
（四）成本优化与标准认证
在满足性能要求的前提下，优先选择性价比最you方案：固定场景可选用PVC护套替代PUR（成本降低30%-40%）；无特殊耐温需求时，PVC绝缘电缆优于XLPE（成本降低20%左右）。同时，电缆需通过CE、ROHS认证，阻燃等级符合IEC 60332-1标准，爆炸危险区需选用A类或B类阻燃电缆。
四、典型应用场景与选型案例分析
（一）高速印刷机
工况特点：运行速度≥300m/min，拖链每分钟弯曲150次，油墨与润滑油接触频繁，伺服系统定位精度要求±0.01mm。选型方案：动力回路选用YJV-0.6/1kV 3×25+1×16电缆（固定安装）；拖链移动部位选用PUR护套柔性动力电缆（RVV-Y 3×4+1×2.5）；伺服系统选用专用动力电缆（600/1000V，低电容PP绝缘）与反馈电缆（双层屏蔽，阻抗150Ω）；信号回路选用STP-120Ω屏蔽双绞线连接套准传感器。应用数据显示，该选型方案可使电缆使用寿命达到5年以上，设备停机率降低40%。
（二）自动化包装生产线
工况特点：包含灌装机、封口机、传送带等多设备协同，安装空间狭窄，环境温度-5℃~+60℃，存在轻微电磁干扰。选型方案：采用“动力+信号"复合电缆（3×6+2×2×0.75），简化布线；低温区域选用改性PVC护套电缆（工作温度-30℃~+70℃）；视觉检测系统选用SYV-75-5同轴电缆；消防应急回路选用WDZ-YJV低烟无卤阻燃电缆。该方案可减少布线数量30%，空间利用率提升25%，满足生产线24小时连续运行需求。
五、常见选型误区与解决方案
实际应用中，选型不当易导致电缆过早失效、设备故障等问题，核心误区及解决措施如下：
1. 误区一：忽视弯曲半径要求，选用常规电缆替代柔性拖链电缆。后果：电缆弯曲10万次后芯线断裂，设备停机。解决方案：根据移动频率选择弯曲半径6D-10D的专用拖链电缆，导体采用IEC 60228第6类细铜丝绞合结构。
2. 误区二：动力电缆与信号电缆混敷，未做隔离防护。后果：电磁干扰导致信号失真，印刷套准偏差超标的。解决方案：两者间距≥30cm，或采用金属隔板隔离，信号电缆选用双层屏蔽结构，屏蔽层360°接地。
3. 误区三：油污环境选用PVC护套电缆。后果：护套溶胀、开裂，绝缘性能下降。解决方案：选用PUR或丁腈护套电缆，耐油等级符合UL 94 V-0标准，定期检测护套老化程度（每6个月一次）。
六、结论
包装/印刷机械配套电缆的选型核心是实现“工况适配、参数匹配、性能均衡"，需重点关注高柔性、耐油、抗电磁干扰及宽温适应性四大核心性能。在实际选型的过程中，应严格遵循“明确需求-确定类型-匹配参数-优化成本"的流程，结合设备运行特性与环境条件，选择符合行业标准的专用型号。通过科学选型，可使电缆使用寿命延长至5年以上，设备故障停机率降低40%以上，为包装/印刷机械的高效、稳定运行提供可靠保障。未来，随着设备智能化升级，专用电缆将向集成化、耐高温、低损耗方向发展，进一步满足高duan装备的传输需求。
