什么是拖令电缆

更新时间：2026-01-05      浏览次数：39

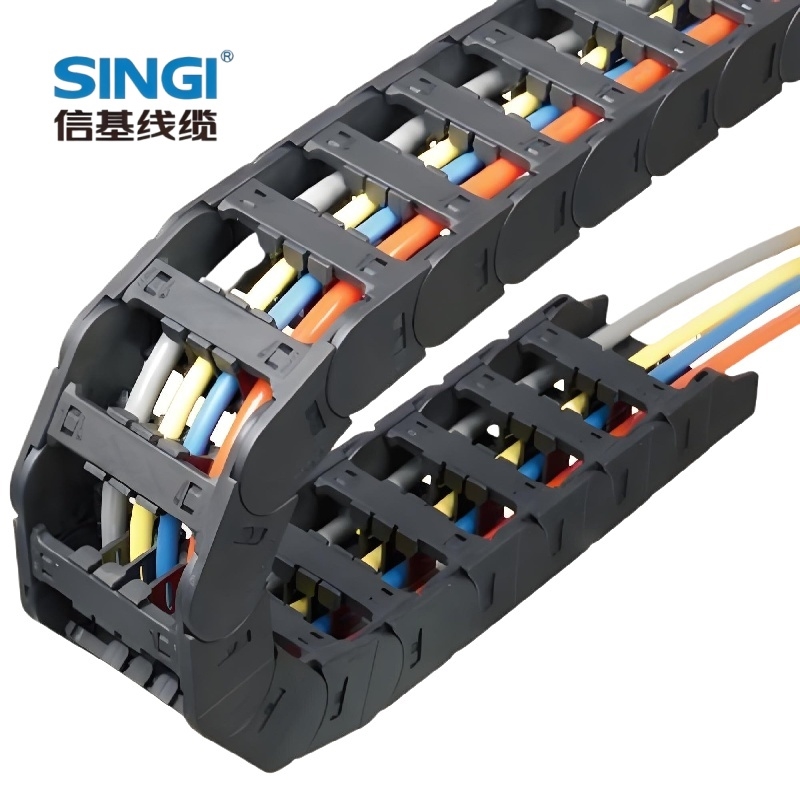

拖令电缆

（又称拖链电缆、坦克链电缆）是适配拖链系统的高柔性特种电缆，专为频繁往复运动场景设计，可在持续弯曲、拉伸环境下稳定传输电力与信号，广泛应用于工业自动化设备。以下从多维度展开说明：

一、核心结构与材料

结构层材料选择性能作用
导体多股超细精绞无氧铜丝（符合IEC 60228 Class 6标准）提升柔韧性，降低弯曲疲劳断裂风险
绝缘层TPEE、改性PVC、PUR或ETFE耐机械疲劳、抗磨损，适配频繁弯折工况
加强层凯夫拉纤维或镀锌钢丝编织增强抗拉强度（可达20kN以上），防止拉伸变形
屏蔽层镀锡铜丝编织（覆盖率≥90%）抵御电磁干扰，保障信号传输精度
护套层聚醚型聚氨酯（PUR）耐磨（为普通橡胶 5 倍）、耐油、抗水解及抗紫外线

二、关键性能参数

  • 弯曲寿命：通过800万次以上弯折测试（标准测试条件：弯曲半径5×电缆外径）。

  • 温度范围：- 60℃至+90℃，适配高低温工业环境。

  • 防护等级：IP67（部分型号），可抵御粉尘及短时浸水。

  • 额定电压：控制电缆300/500V，电力电缆450/750V，满足不同功率传输需求。

三、典型应用场景

  • 工业自动化：数控机床、机器人手臂、自动化生产线。

  • 起重运输：港口起重机、堆垛机、龙门吊的拖令系统。

  • 轨道交通：盾构机、轨道检测设备的移动供电与信号传输。

  • 其他：仓储物流 AGV小车、医疗设备（如移动CT机）等需柔性连接的设备。

四、与普通电缆的本质区别

对比项拖令电缆普通固定安装电缆
设计核心动态弯曲性能静态传输稳定性
导体结构多股细铜丝复绞单股或粗铜丝结构
护套材料耐磨PUR或TPEE普通PVC或橡胶
使用寿命动态环境下3-5年固定环境下10年以上
适用场景拖链系统、往复运动设备建筑布线、固定设备连接

五、选型要点

  1. 弯曲半径：根据设备运动轨迹选择，动态应用需满足≥5×电缆外径。

  2. 屏蔽需求：信号控制回路优先选高覆盖率屏蔽型（≥90%），电力回路可选用非屏蔽型。

  3. 抗拉强度：长距离垂直悬挂或频繁拉伸场景需配置凯夫拉加强芯。

拖令电缆的选型需结合设备运动特性、环境条件及传输需求综合判定，建议参考国际标准（如：VDE 0295、IEC 60228）及厂家技术规范进行匹配。
