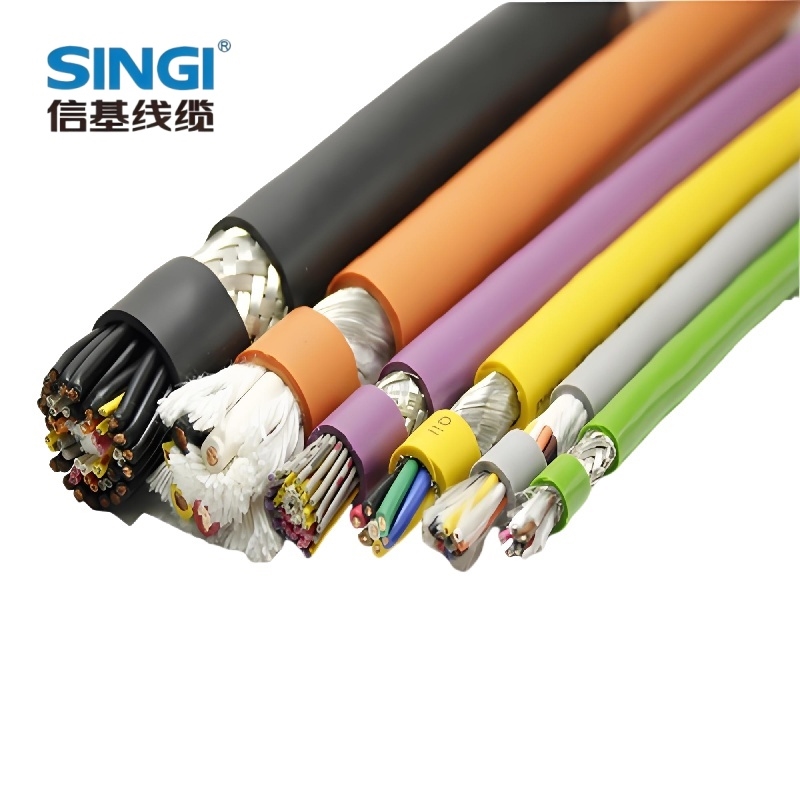

一文读懂拖链电缆国标欧标型号对标：选型不踩坑

一、先搞懂：国标与欧标拖链电缆型号编制逻辑差异

1. 国标拖链电缆：以“特征字母组合"为核心

• 类别代号：TR代表拖链用柔性电缆，是拖链电缆的专属标识；

• 绝缘代号：V代表PVC绝缘，Y代表PE绝缘，F代表氟塑料绝缘；

• 护套代号：V代表PVC护套，U代表PUR（聚氨酯）护套（耐油耐磨）；

• 屏蔽代号：P代表铜丝编织屏蔽，P2代表铝箔屏蔽，P2/P代表铝箔+铜丝编织双重屏蔽；

• 典型型号举例：

• TRVV：PVC绝缘 + PVC护套拖链电缆，经济型，适用于干燥低干扰场景；

• TRVUP：PVC绝缘 + PUR护套 + 铜丝编织屏蔽拖链电缆，耐油抗干扰，适用于机床控制柜连接；

• TRVV P2/P：PVC绝缘 + PVC护套 + 双重屏蔽拖链电缆，适用于强电磁干扰的机器人信号传输。

2. 欧标拖链电缆：以 “材料 + 性能 + 场景" 为导向

• 核心标识解读：

• Sryp：柔性绝缘 + PUR护套拖链电缆（对应国标TRVUP）；

• chainflex® CF211：PUR护套 + 铜丝编织屏蔽拖链电缆（德国igus品牌型号，对应国标TRVUP）；

• AC-FLEX 913：双重屏蔽 + PUR护套拖链电缆（对应国标 TRVV P2/P）；

• 屏蔽标识：CY代表镀锡铜丝编织屏蔽，SC代表铝箔复合屏蔽，CY/SC代表双重屏蔽。

二、核心对标：国标与欧标型号一一对应关系

三、选型不踩坑：三大核心对标原则

1. 屏蔽类型对标：按干扰强度选，不盲目追求 “高配置"

• 单层屏蔽对标：国标“P"（铜丝编织） ↔欧标“CY"（镀锡铜丝编织）。二者屏蔽效率一致（覆盖率≥80%），欧标镀锡铜丝仅提升抗氧化性，不影响抗干扰能力，中低干扰场景可直接替换。

• 铝箔屏蔽对标：国标“P2"↔欧标 “SC"。均采用 “铝箔 + 引流线" 结构，屏蔽覆盖率≥98%，适合高频信号（如以太网、编码器信号）传输，替换时需确认引流线截面积一致。

• 双重屏蔽对标：国标“P2/P"↔欧标 “CY/SC"。针对强电磁干扰环境（如多变频器、高频焊机周边），替换时需核对总屏蔽覆盖率，偏差≤5% 即可兼容。

2. 护套材料对标：按环境选，寿命比 “价格" 更重要

• PVC 护套对标：国标 “V" ↔ 欧标 “PVC"。二者耐温范围（-20℃~+70℃）、阻燃等级一致，适用于干燥、无尘环境，性价比高，但耐油、耐磨性能一般，不建议在油污场景使用。

• PUR 护套对标：国标 “U" ↔ 欧标 “PUR"。这是高要求场景的对标组合，耐油等级均符合 IEC 60811-2-1 标准，耐温范围 - 40℃~+90℃，耐磨寿命是 PVC 护套的 3~5 倍，适配机床、物流分拣线等高频摩擦场景。

3. 柔性等级对标：按弯曲频率选，匹配拖链运动参数

• 弯曲寿命对标：国标标注 “≥300 万次" ↔欧标标注“300万次循环"，二者测试方法一致，可直接对标；

• 最小弯曲半径：国标移动安装要求≥10× 电缆外径（D），欧标部分型号要求≥7.5×D，替换时需确认拖链行程，避免因弯曲半径过小导致电缆断裂。

四、实操建议：国产化替代与进口备件采购技巧

1. 进口设备换国产电缆：优先核对欧标型号的核心参数（额定电压、屏蔽类型、护套材料），找到对应国标型号，再测试1~2周，确认信号传输稳定、无发热现象后批量替换。

2. 国产设备配进口电缆：按国标型号的性能参数，匹配欧标等效型号，重点关注护套耐温、屏蔽覆盖率，无需追求“原厂同款"，性能等效即可大幅降低采购成本。

3. 特殊场景选型：如耐酸碱、防紫外线场景，国标与欧标均需选用专用护套材料，对标时需提供第三方检测报告，确认耐腐蚀等级一致。

总结
