PROFIBUS 总线电缆的阻抗匹配：保障工业通信稳定性的核心要素
在工业自动化控制系统中，PROFIBUS总线作为一种成熟可靠的现场总线技术，被广泛应用于PLC、变频器、传感器等设备的互联互通。而总线电缆的阻抗匹配，是决定PROFIBUS通信质量、保障工业现场数据传输稳定性的核心要素。阻抗不匹配引发的信号反射、衰减等问题，会直接导致通信丢包、延迟甚至系统瘫痪，因此深入理解阻抗匹配的原理、影响因素及实操要点，对工业控制领域的技术人员至关重要。
一、阻抗匹配的基本原理：为何是PROFIBUS通信的 “生命线"
PROFIBUS总线电缆的阻抗，本质上是电缆对高频电信号的固有阻力，主要由导体电阻、绝缘介质电容和电缆电感共同构成，单位通常为欧姆（Ω）。PROFIBUS标准明确规定，总线电缆的特性阻抗需满足150Ω±20%的要求，这一数值是保障通信稳定的核心基准。
从信号传输角度来看，当 PROFIBUS总线中的高频信号在电缆中传播时，若电缆特性阻抗与两端设备（如：总线连接器、PLC接口）的输入/输出阻抗一致，信号能量将全部被负载吸收，不会产生反射；反之，若阻抗存在偏差，部分信号能量会在传输链路的节点处发生反射，形成反射波。
反射波与入射波叠加后，会导致总线信号出现驻波现象，表现为信号幅值波动、上升沿/下降沿畸变。在工业现场，这种信号畸变会直接引发数据传输错误：轻则出现通信丢包、数据延迟，重则导致设备间通信中断，影响生产线的正常运行。对于高速传输的 PROFIBUS-DP网络而言，阻抗不匹配的影响更为显著 —— 当传输速率达到12Mbps时，即使是微小的阻抗偏差，也可能导致通信距离大幅缩短。
二、影响 PROFIBUS 总线电缆阻抗匹配的关键因素
PROFIBUS 总线电缆的特性阻抗并非固定不变，其数值受电缆结构、材质及施工安装等多重因素影响，任何环节的偏差都可能破坏阻抗匹配效果。
1. 电缆自身结构与材质：阻抗匹配的基础保障

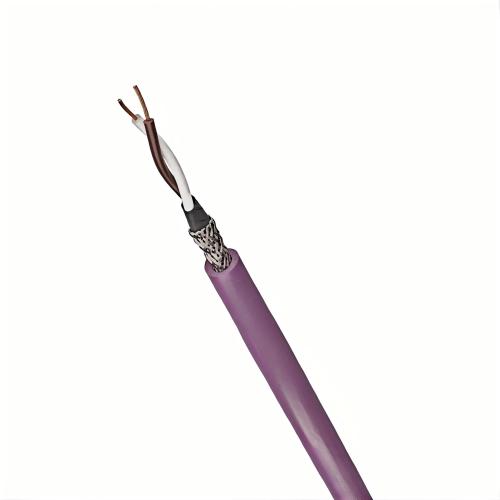

PROFIBUS总线电缆的核心结构包括双绞线导体、绝缘层、屏蔽层和外护套，各部分的设计直接决定了电缆的特性阻抗：
导体与绝缘层：导体的截面积、绞合方式，以及绝缘层的材质（如聚乙烯、聚丙烯）和厚度，会影响电缆的分布电感和电容。优质的PROFIBUS电缆会采用精密绞合的双绞线，减少相邻导线的电磁干扰，同时通过精准控制绝缘层厚度，保证分布参数的稳定性，从而维持特性阻抗在标准范围内。
屏蔽层设计：PROFIBUS总线电缆多采用铝箔屏蔽+编织网屏蔽的双层结构，用于抵御工业现场的电磁干扰。屏蔽层的覆盖率、编织密度及接地方式，不仅影响抗干扰能力，也会间接改变电缆的阻抗特性 —— 若屏蔽层与导体之间的距离不均匀，会导致分布电容失衡，引发阻抗波动。
此外，电缆的生产工艺也至关重要。劣质电缆因导体偏心、绝缘层厚度不均等问题，其特性阻抗往往存在较大偏差，无法满足PROFIBUS标准要求，是导致现场通信故障的常见隐患。
2. 施工安装环节：阻抗匹配的 “隐形杀手"
即使选用了合格的PROFIBUS总线电缆，不规范的施工安装也会破坏阻抗匹配，这是工业现场最容易被忽视的环节：
电缆弯曲与拉伸：在布线过程中，若电缆过度弯曲（弯曲半径小于标准要求）或受到外力拉伸，会导致导体与绝缘层的相对位置发生变化，破坏分布电感和电容的平衡，造成局部阻抗突变。PROFIBUS总线电缆的最小弯曲半径通常要求为电缆直径的10倍（固定敷设）或15倍（移动敷设）。
接头与连接器选型：总线连接器是 PROFIBUS网络的关键节点，其接口阻抗必须与电缆特性阻抗保持一致（150Ω）。若使用非专用连接器，或连接器接触不良、氧化生锈，会在接头处形成阻抗不连续点，引发信号反射。
分支与终端电阻：PROFIBUS总线采用线性拓扑结构，标准要求网络两端必须接入150Ω的终端电阻，以吸收总线末端的信号能量，避免反射。若终端电阻缺失、阻值不匹配，或总线上存在过多分支（分支长度超过标准），都会破坏整体阻抗的一致性。
3. 工业环境因素：阻抗稳定性的外部挑战
工业现场的恶劣环境，也会对PROFIBUS总线电缆的阻抗特性产生影响：
三、实现PROFIBUS总线电缆阻抗匹配的实操要点
针对上述影响因素，技术人员在选型、施工和维护阶段需采取针对性措施，确保阻抗匹配，保障通信稳定。
1. 选型阶段：严控电缆与配件的品质
选用专用 PROFIBUS总线电缆：优先选择符合IEC 61158-2标准的专用电缆，如：PROFIBUS FC（快速连接）电缆，其特性阻抗严格控制在150Ω±20%范围内，且具备优异的抗干扰和耐温性能，适配工业现场复杂环境。
匹配专用连接器与终端电阻：选用PROFIBUS专用总线连接器，确保其接口阻抗为150Ω；连接器需自带终端电阻，方便网络末端启用。同时，终端电阻的阻值需定期检测，避免因电阻老化导致阻值偏移。
2. 施工阶段：遵循规范布线原则
采用线性拓扑结构：严格按照PROFIBUS标准的线性拓扑布线，减少分支数量和分支长度（分支长度建议不超过0.5m，高速传输时需更短）。
规范电缆敷设：避免电缆过度弯曲、拉伸或挤压，与动力电缆保持足够的安全距离（至少20cm），防止电磁干扰。在桥架布线时，使用电缆夹固定，避免电缆悬空晃动导致的阻抗变化。
正确接地与终端处理：屏蔽层需采用单端接地或双端接地（根据现场干扰情况选择），确保接地电阻小于4Ω；网络两端的终端电阻必须正确接入，且仅在两端启用，中间节点禁止开启终端电阻。
3. 维护阶段：定期检测与故障排查
四、阻抗匹配对PROFIBUS通信系统的长远价值
在工业4.0的背景下，智能工厂对设备互联互通的实时性、可靠性要求日益提升。PROFIBUS总线作为工业现场的关键通信链路，其阻抗匹配不仅是保障当前系统稳定运行的核心要素，更是实现数据高速传输、支撑生产流程智能化的基础。
通过优化阻抗匹配，PROFIBUS网络能够实现更低的误码率、更长的传输距离和更高的传输速率：在阻抗全面匹配的理想状态下，PROFIBUS-DP网络的传输速率可达12Mbps，传输距离最长可达1000m（低速传输时）。同时，稳定的通信系统能够减少设备停机时间，降低维护成本，提升生产线的整体效率。
结语
PROFIBUS总线电缆的阻抗匹配，看似是一个基础的电气参数问题，实则是决定工业控制通信稳定性的核心关键。从电缆选型、施工布放到日常维护，每一个环节都需要技术人员严格把控，才能实现阻抗的精准匹配。在工业自动化技术不断发展的今天，深入理解并重视阻抗匹配的价值，将为PROFIBUS网络的稳定运行提供坚实保障，助力工业生产向更高效、更智能的方向迈进。
