在工业自动化控制系统中，控制电缆作为信号传输核心载体，其运行稳定性直接决定生产流程顺畅性与安全性。工业现场环境复杂，电缆常面临挤压、碰撞等机械损伤及电磁干扰、温湿度变化等外部影响。KVV22铠装控制电缆凭借钢带铠装结构，在抗挤压防护与信号传输稳定性上优势显著，广泛应用于冶金、化工、矿山、电力等重载工业场景。本文从产品结构解析入手，探讨钢带铠装抗挤压机理，分析其对控制信号传输稳定性的保障作用，并结合应用场景给出优化建议。
一、KVV22铠装控制电缆核心结构解析

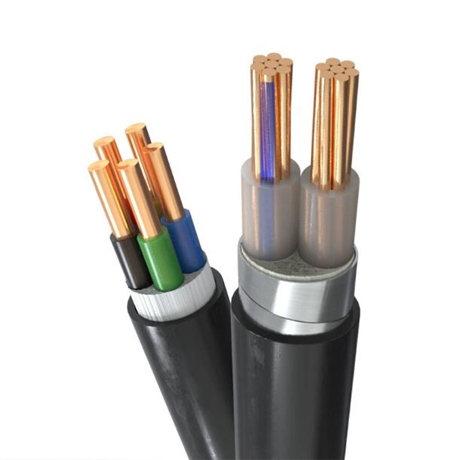

KVV22铠装控制电缆为聚氯乙烯绝缘、聚氯乙烯护套、钢带铠装结构，遵循“导体-绝缘-成缆-铠装-护套”五层复合设计，各层协同保障信号传输性能与机械防护能力。
1.1 基础结构层组成
导体采用多股软铜丝绞合，兼具柔韧性与低电阻特性，适配复杂敷设路径并减少信号衰减；绝缘层选用聚氯乙烯（PVC），具备优良电气绝缘性与耐腐蚀性，隔离相邻导体干扰；成缆环节通过绞合工艺与阻燃防潮填充料保证电缆截面圆整，避免芯线受力不均；铠装层为双钢带绕包结构，选用镀锌冷轧钢带，防锈蚀能力优异；外护套采用PVC材料，形成双重防护，增强耐磨与耐环境腐蚀性能。
1.2 铠装层结构设计要点
钢带铠装层采用双层反向绕包设计，绕包节距控制在钢带宽度12-16倍范围。该设计使两层钢带形成相互约束的受力结构，可均匀分散外部挤压应力，避免局部破损，同时增强电缆整体刚性，减少敷设与使用中的变形。钢带与内外层结构精准贴合，既保障防护效果，又避免与内部芯线直接摩擦损伤绝缘层。
二、KVV22电缆钢带铠装抗挤压特性机理与性能验证
工业现场挤压载荷（设备碾压、重物坠落、直埋土壤压力等）易导致普通电缆绝缘破损、芯线断裂，引发信号中断。KVV22电缆通过合理材料选型与结构设计，形成“应力分散-刚性支撑-变形缓冲”协同抗挤压体系，防护性能优异。
2.1 抗挤压特性核心机理
选用的冷轧钢带抗拉强度≥370MPa、屈服强度≥235MPa，刚性与韧性兼具，可有效抵抗挤压载荷；双层反向绕包结构将局部挤压载荷转化为沿电缆长度的分布式应力，避免局部应力集中；成缆层填充料的弹性变形可吸收部分轻微挤压应力，与铠装层刚性支撑形成双重防护。
2.2 抗挤压性能实验验证
依据GB/T 9330.2-2008标准，对KVV22-450/750V 10×1.5mm²电缆开展挤压测试：采用25mm直径挤压头，以20mm/min速度施加载荷，临界挤压载荷达8.5kN，远超标准要求的5kN；施加6kN恒定载荷（模拟常见重物挤压）10min后，铠装层仅轻微弹性变形，绝缘层无裂纹，芯线导通良好。对比实验中，普通KVV电缆在3.2kN载荷下即出现绝缘破损、芯线短路，充分证明钢带铠装层显著提升抗挤压能力。
三、钢带铠装对工业控制信号传输稳定性的保障作用
工业控制信号多为低电压、小电流弱信号，易受电磁干扰与机械应力影响产生衰减、失真。KVV22电缆钢带铠装层通过电磁屏蔽、结构稳定性保障及环境适应性提升，全面保障信号传输稳定。
3.1 电磁屏蔽：抵御外部干扰
工业现场高压设备、变频器等产生的电磁辐射易干扰信号传输。钢带铠装层形成连续金属屏蔽层，通过感应电流产生反向磁场抵消外部电磁辐射，可靠接地后可将感应电流导入大地，进一步增强屏蔽效果。实测显示，其屏蔽衰减达40dB以上，可有效抵御10kHz-100MHz频率范围干扰，保障模拟与数字信号稳定传输。
3.2 结构稳定性：减少信号衰减
电缆结构变形会导致导体电阻增大、绝缘层介电常数变化，加剧信号衰减。钢带铠装层的刚性支撑可防止电缆过度变形，保障导体与绝缘层结构完整。实验表明，相同挤压载荷下，KVV22电缆信号传输衰减量仅为普通KVV电缆的1/3，在高频信号传输中优势更显著，保障控制精度。
3.3 环境适应性：延长可靠寿命
钢带铠装层可阻挡水分、腐蚀性气体进入电缆内部，减少温湿度变化对电缆结构的影响。湿热环境（40℃、相对湿度95%）老化实验显示，KVV22电缆经1000h老化后，绝缘电阻仍≥100MΩ，信号衰减变化率≤5%；而普通KVV电缆绝缘电阻降至20MΩ以下，衰减变化率达15%，环境适应性优势明显。
四、KVV22电缆应用优化建议
4.1 敷设方式优化
直埋敷设埋深不小于0.7m，车辆通行区域增设保护管或盖板；电缆沟敷设底部铺设黄沙或橡胶垫，避免与尖锐杂物接触；桥架敷设控制弯曲半径不小于电缆直径15倍，防止铠装层开裂。
4.2 接地设计要求
单根电缆采用一端接地，接地电阻≤4Ω；多根并列敷设建议两端接地，避免电位差干扰。接地端子选用铜质材料，与钢带压接连接确保接触良好。
4.3 选型适配建议
模拟信号传输选用屏蔽性能优良的KVV22电缆，芯线截面≥1.0mm²；数字信号传输根据速率选型，传输距离超100m时选用大截面芯线或增设放大器；腐蚀环境选用耐腐护套或定制氟塑料护套产品。
五、结论
KVV22铠装控制电缆的钢带铠装结构通过合理材料选型与双层反向绕包设计，实现优异抗挤压特性，有效抵御工业现场机械损伤；同时具备良好电磁屏蔽效果，保障信号传输稳定可靠。通过优化敷设、规范接地与合理选型，可充分发挥其技术优势，满足重载工业场景需求。随着工业自动化水平提升，KVV22电缆凭借独特优势，仍将是工业控制系统核心电缆产品之一。
