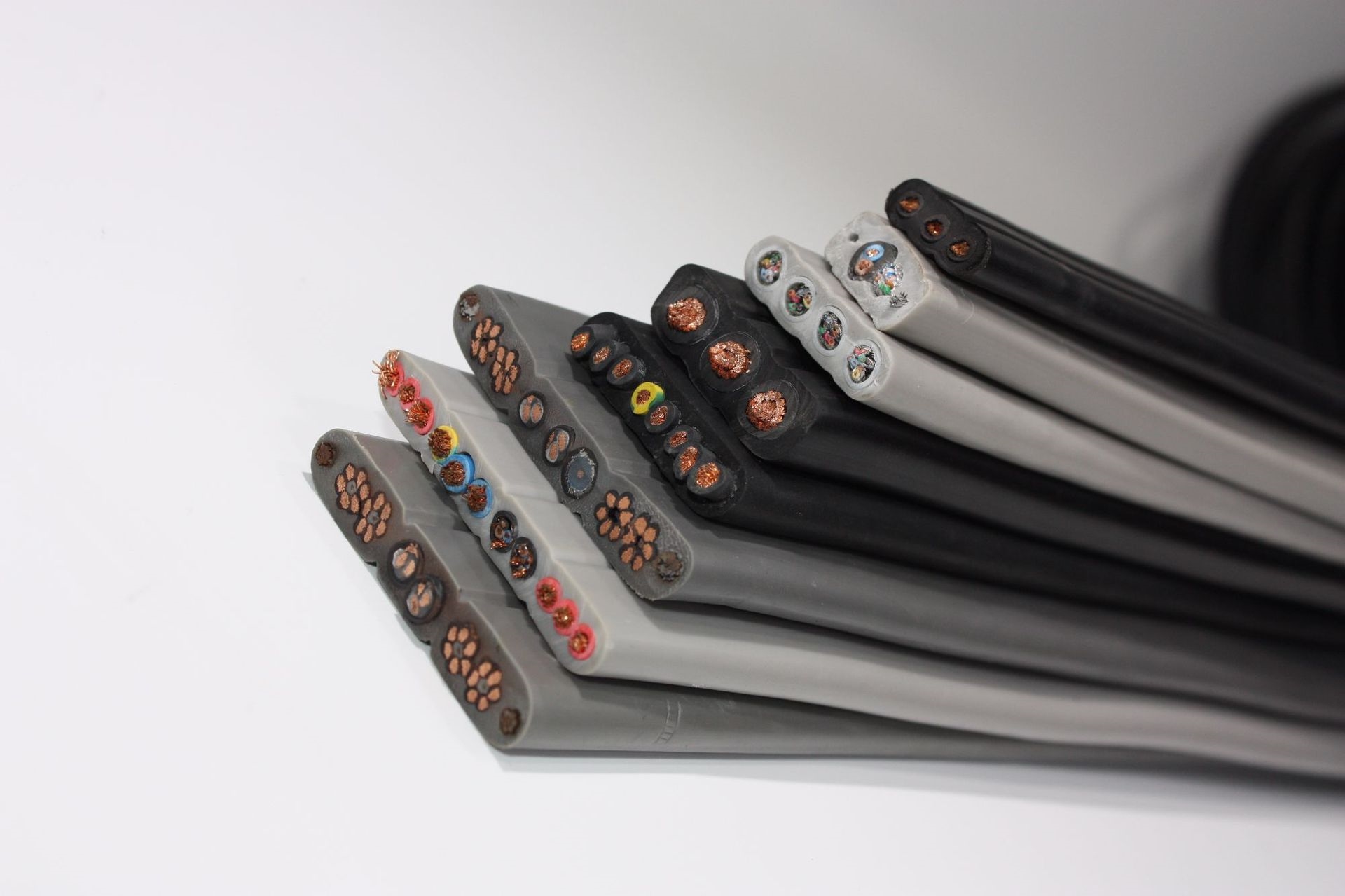

YVFB扁形吊具电缆：起重机械随行供电的耐磨耐弯折技术解析
在起重机械作业场景中，随行供电电缆是保障设备连续稳定运行的核心部件，其需伴随吊臂的频繁升降、回转、平移完成动力与控制信号传输，长期承受反复弯折、摩擦、拉伸及恶劣环境侵蚀。YVFB扁形吊具电缆作为专为该场景设计的专用电缆，凭借针对性的耐磨耐弯折技术优化，成为起重机械随行供电的优选方案。本文将从结构设计、材料选型、工艺创新及测试验证四个维度，系统解析其耐磨耐弯折技术的核心逻辑与实现路径。
一、核心技术逻辑：适配起重机械的动态工况需求
起重机械随行供电的核心工况特征表现为：一是动态弯折频率高，吊臂升降与回转过程中电缆需在有限空间内完成反复弯曲，弯曲半径小且循环次数多；二是摩擦损耗显著，电缆与轨道、拖链、吊具等部件长期接触摩擦，尤其在高速运行工况下磨损加剧；三是承载复合应力，除弯折、摩擦外，还需承受自身悬挂重量的拉伸应力及作业环境中的冲击、振动。
YVFB扁形吊具电缆的技术设计核心围绕“柔化应力分布、强化防护能力、优化结构适配性”三大逻辑展开：通过结构优化使电缆在弯折过程中应力均匀分散，避免局部集中断裂；通过高性能材料选型提升耐磨、抗撕裂及抗疲劳能力；通过工艺创新保障结构稳定性，确保长期动态工况下的性能一致性。
二、耐磨耐弯折核心技术的实现路径
（一）导体结构优化：奠定耐弯折基础
导体是电缆传输性能的核心载体，其结构设计直接决定电缆的耐弯折寿命。YVFB扁形吊具电缆采用多股超细精绞无氧铜丝导体，严格遵循VDE0295 CLASS 5或6类标准，通过特殊绞合工艺实现耐弯折性能的突破。
1. 超细铜丝多股绞合技术：选用直径≤0.1mm的超细无氧铜丝，相较于传统粗导体，其柔韧性提升50%以上，可有效分散弯折过程中的塑性变形应力。采用同心分层绞合工艺，外层绞合节距比内层大10%-15%，在保障导电性的同时全面提升柔软性；对于高频弯折场景，部分规格采用束绞工艺，所有铜丝同方向绞合，进一步优化弯曲适应性，虽导电性略有降低，但充分满足起重机械动力传输需求。
2. 导体预成型处理：在绞合前对铜丝进行螺旋预成型加工，通过专用模具挤压使铜丝形成固定螺旋形态，确保弯折过程中导体股间紧密接触，减少间隙变化。测试数据显示，预成型导体在10万次弯折循环后，股间间距变化率≤5%，而未预成型导体可达20%，有效避免了因股间摩擦加剧导致的导体断裂。
（二）绝缘与护套材料选型：构建耐磨防护屏障
绝缘层与护套是电缆抵御外部磨损和环境侵蚀的关键防线，YVFB扁形吊具电缆通过材料配方优化与选型，实现耐磨性能与耐弯折性能的协同提升。
1. 绝缘材料：采用特殊混合PVC或热塑性弹性体（TPE）作为绝缘材料，替代传统普通PVC。混合PVC材料通过添加柔性增塑剂，断裂伸长率提升至150%以上，在低温环境（-20℃）下仍能保持良好柔软性，避免弯折时绝缘层开裂；高性能规格选用TPE材料，其断裂伸长率可达500%，弹性模量更低，能有效吸收弯折应力，同时具备优异的耐老化性能，适用于高频动态工况。
2. 护套材料：核心采用混合特性丁腈护套或聚氨酯（TPU）护套，两种材料均具备突出的耐磨、耐油、抗撕裂性能。丁腈护套材料通过丁腈橡胶与PVC的复合改性，阿克隆磨耗量低至0.03g/1.61km，可有效抵御与轨道、拖链的长期摩擦；TPU护套则凭借更高的抗撕裂强度（可达50kN/m），适用于磨损更为严重的重型起重场景。部分高性能规格在护套中嵌入芳纶纤维编织层，使抗撕裂强度提升3倍以上，显著延长使用寿命。此外，护套表面可采用螺旋凸棱结构设计，引导弯折与摩擦过程中的应力沿螺旋方向分散，使耐磨寿命比光滑护套提升30%-50%。
（三）整体结构创新：优化应力分布与适配性
YVFB扁形结构设计本身即具备优于圆形电缆的动态适配性，配合对称布局与加强件设计，进一步提升耐弯折与抗拉伸能力。
1. 扁形对称布局：线芯采用一字排列（≤24芯）或梅花排列（≥24芯）的对称结构，使电缆在弯折过程中受力均匀，避免单侧应力集中。相较于圆形电缆，扁形结构可使弯曲半径缩小至电缆外径的8-10倍（移动安装工况），尤其适用于起重机械吊臂内部的狭小安装空间。测试表明，4芯一字排列的YVFB电缆，其弯折寿命比非对称结构提升40%以上。
2. 加强件集成设计：针对长距离悬挂场景（自由悬挂超过80米），YVFB-G型电缆在缆芯两侧添加镀锌软钢丝或芳纶纤维加强件，加强件直径为电缆外径的10%-15%，可有效承担电缆自身重量，减少弯折过程中的拉伸应力。其中芳纶纤维加强件具备重量轻、强度高的优势，使电缆在提升抗拉能力的同时，不显著增加弯曲阻力；镀锌软钢丝则适用于重载起重场景，确保电缆在高速运行（4-10m/s）下的结构稳定性。
（四）制造工艺优化：保障性能一致性
YVFB扁形吊具电缆通过精细化制造工艺控制，确保结构稳定性与性能可靠性。在导体绞合环节，采用恒张力绞线机，控制每根铜丝的张力波动≤5N，避免因张力不均导致的股间应力集中；绞合后对导体进行低温退火处理（150-200℃），消除加工硬化，使铜丝伸长率提升10%-15%，进一步优化耐弯折性能。
在护套挤出环节，采用共挤出工艺，在绝缘层表面涂覆硅烷*偶联剂等粘结剂，提升护套与绝缘层的粘结强度至0.5N/mm，避免动态弯折过程中出现分层现象。同时严格控制挤出温度，如TPU护套挤出温度精准控制在190-210℃，防止材料过热降解导致耐磨性能下降。
三、耐磨耐弯折性能测试与验证
为确保YVFB扁形吊具电缆满足起重机械工况需求，需通过严格的机械性能测试验证其耐磨耐弯折能力，主要测试项目及标准如下：
1. 弯折寿命测试：参照IEC 60227-2标准，模拟实际工况设定弯曲半径（移动安装为10×电缆外径）、弯曲角度（±90°）及循环频率（10-30次/分钟），普通规格电缆需通过10万次循环无导体断裂、绝缘击穿；高频工况专用规格需通过50万次以上循环，性能衰减≤10%。
2. 耐磨性能测试：采用阿克隆磨耗试验，测试护套材料的耐磨程度，丁腈护套与TPU护套的阿克隆磨耗量均需≤0.08g/1.61km；通过拖链耐磨试验，模拟电缆在拖链内的往复运动，累计行程100km后护套磨损量≤0.5mm，无露芯现象。
3. 环境适应性测试：包括低温卷绕试验（-40℃低温下卷绕无裂痕）、耐油试验（浸泡在机油中72小时后，护套体积变化率≤10%）、抗拉伸试验（添加加强件的规格抗拉强度≥50N/mm²），确保电缆适应起重机械的复杂作业环境。
四、应用适配与技术价值
YVFB扁形吊具电缆的耐磨耐弯折技术优化，使其精准适配不同类型起重机械的随行供电需求：在普通桥式起重机、门式起重机中，一字排列的YVFB电缆可满足30m以内自由悬挂、1.3m/s以下运行速度的工况；在长行程、高速运行的起重设备中，梅花排列且带加强件的规格可适应80m以内自由悬挂、4-10m/s运行速度的需求。目前已广泛应用于冶金、电力、港口、物流等行业的起重机械，实现了随行供电的稳定可靠，故障停机率降低60%以上。
相较于传统圆形电缆，YVFB扁形吊具电缆通过结构、材料、工艺的协同优化，在相同工况下使用寿命提升3-5倍，同时具备安装空间小、布线便捷的优势，降低了设备维护成本与停机损失，为起重机械的自动化、高效化运行提供了核心保障。
五、结语
YVFB扁形吊具电缆的耐磨耐弯折技术，核心在于通过多股超细预成型导体、高性能复合绝缘护套、对称扁形结构及精细化制造工艺的协同创新，实现了对起重机械动态工况的精准适配。随着起重机械向大型化、高速化、智能化方向发展，对随行电缆的性能要求将进一步提升，未来需在材料配方（如：纳米增强材料应用）、结构设计（如：模块化布局）、智能监测（如：内置磨损传感器）等方面持续突破，推动YVFB电缆技术向更高寿命、更可靠、更智能的方向发展。
更新时间：2025-12-25
浏览次数：30
我的位置：
