日标VCT与CVT电力电缆技术特性对比及应用场景深度分析​ ​ ​ ​

更新时间：2025-12-12      浏览次数：42

日标VCT与CVT电力电缆技术特性对比及应用场景深度分析

在日本工业标准（JIS）体系中，VCT与CVT电缆均为聚氯乙烯绝缘聚氯乙烯护套电缆的核心品类，广泛应用于动力传输与控制线路。两者虽同属PVC绝缘护套系列，但在结构设计、技术参数与场景适配性上存在显著差异：VCT电缆以“绞合导体（Twisted）”为核心特征，侧重柔韧性与通用适配；CVT电缆则以“同心导体（Concentric）”为设计亮点，聚焦大功率、低损耗传输需求。本文将通过技术特性对比，系统解析两者在各行业的应用场景与适配逻辑，为工程选型提供专业参考。

一、VCT与CVT电缆核心技术特性对比（基于JIS标准）
（一）结构与材料差异
技术维度
日标 VCT 电缆（JIS C 3307）
日标 CVT 电缆（JIS C 3312）
导体设计
Class 5 类软铜绞合导体，单丝直径≤0.41mm，绞合节距 16-20 倍导体外径，柔韧性优异
Class 2 类硬铜同心导体，单丝直径≥0.5mm，同心绞合结构，机械强度高，直流电阻更低（1.5mm² 规格≤4.61Ω/km）
绝缘层特性
耐热改性 PVC，长期工作温度 70℃，短期过载 105℃（≤5 分钟），绝缘厚度 0.8-1.2mm
高密度 PVC 绝缘，长期工作温度 70℃，短期过载 105℃（≤5 分钟），绝缘厚度 1.0-1.5mm，击穿电压≥18kV/mm，绝缘性能更优
护套层防护
耐候型 PVC，邵氏硬度 85±5，断裂伸长率≥150%，侧重耐磨、抗紫外线
加厚耐机械 PVC 护套，邵氏硬度 90±5，断裂伸长率≥120%，抗挤压、抗冲击性能突出，护套厚度 1.2-2.0mm
整体结构
多芯成束绞合，填充阻燃绳，弯曲半径≤10 倍外径（固定敷设），单芯 / 多芯（2-5 芯），截面 0.75-25mm²
多芯同心绞合，芯线间距均匀，弯曲半径≤15 倍外径（固定敷设），以 3-4 芯为主，截面 1.5-50mm²，适配大功率传输
关键性能
阻燃性（燃烧时间≤60 秒）、耐候性（-15℃弯曲无裂纹）
阻燃性（燃烧时间≤45 秒）、耐老化性（100℃×168 小时拉伸强度保留率≥80%）、载流量更高
（二）核心性能定位

  • VCT电缆：以 “柔性通用” 为核心，适配移动布线、复杂路径敷设场景，电气性能均衡，施工便捷性突出，覆盖中低功率传输需求（≤30kW）。

  • CVT电缆：以 “稳定重载” 为核心，导体载流量比同截面VCT电缆高15%~20%（10mm²规格空气中载流量≥55A，VCT为48A），绝缘与护套防护更强，适配大功率、固定敷设场景（≤100kW）。

  • 639004594808761146838.jpg

二、VCT与CVT电缆典型应用场景技术分析
（一）工业领域：差异化适配动力与控制需求
1. 工业自动化与设备配套

  • VCT电缆应用场景：日系机床（发那科、三菱）、安川机器人的控制线路与伺服系统连接。

  • 适配逻辑：设备内部布线路径复杂（如：机器人关节、机床腔体），需频繁弯曲，VCT的软导体与小弯曲半径（8倍外径）可满足移动部件布线需求；70℃耐温适配设备局部散热环境（电机周边≤65℃），低介电损耗（tanδ≤0.08）确保控制信号无失真。

  • 实操要点：选择多芯绞合型，避免在≥60℃环境长期使用，移动部件布线时截面≤10mm²。

  • CVT电缆应用场景：工厂动力配电柜主出线、大型风机（≥15kW）、水泵（≥11kW）等大功率设备供电。

  • 适配逻辑：设备长期固定运行，对电缆载流量、绝缘稳定性要求高，CVT的大截面（16-50mm²）、高载流量特性可满足大功率传输，加厚护套能抵御厂房机械碰撞、重物挤压，同心绞合结构减少传输损耗。

  • 实操要点：桥架敷设时与控制电缆分层布置，间距≥50cm；直埋敷设需加装铠装保护，避免土壤压力导致护套破损。

2. 汽车制造与重工业生产

  • VCT电缆应用场景：汽车总装生产线、焊接工位的移动设备供电（如：机械臂辅助线路）。

  • 适配逻辑：生产线设备频繁移动，VCT的柔韧性可应对反复弯折，阻燃护套能抵御焊接火花引燃风险，截面2.5-6mm²适配中功率设备（≤15kW）。

  • CVT电缆应用场景：汽车涂装车间大功率加热设备（≥30kW）、冶金车间轧钢机动力供电线路。

  • 适配逻辑：加热设备、轧钢机运行时功率大（≤80kW），环境存在振动与机械冲击，CVT的加厚护套与高载流量特性可保障稳定供电，绝缘层高密度PVC材质能抵御轻微化学腐蚀（涂装车间溶剂蒸汽）。

  • 实操要点：靠近高温区域（如轧钢机加热炉）时，加装隔热套管，避免环境温度超过70℃。

（二）建筑领域：按功率与安装场景精准匹配
1. 商业建筑与公共设施

  • VCT电缆应用场景：商场、写字楼的照明线路、墙面插座、吊顶内弱电控制线路。

  • 适配逻辑：布线空间狭窄（暗管、吊顶夹层），VCT的小外径（1.5mm² 外径≤4.8mm）、易穿管特性降低施工难度；无卤低烟特性（卤化氢释放量≤5mg/g）符合建筑消防规范，多芯颜色区分清晰，便于接线。

  • 实操要点：暗管敷设选择纯铜导体，避免铝导体氧化；插座线路截面≥2.5mm²，适配家电同时运行需求。

  • CVT电缆应用场景：商业综合体大型空调主机（≥50kW）、电梯机房动力线路、大型商超冷藏库压缩机供电。

  • 适配逻辑：设备功率大、长期连续运行，对供电稳定性要求高，CVT的高载流量、强绝缘性能可避免过载发热，加厚护套能抵御机房机械振动与重物挤压，截面 16-35mm² 适配大功率需求。

  • 实操要点：电梯机房布线时固定牢固，避免随电梯运行产生晃动；冷藏库内需做好防潮处理，防止护套凝露老化。

2. 住宅与民用建筑

  • VCT电缆应用场景：日本本土住宅、国内日系风格住宅的室内配电（厨房、卫生间插座、空调挂机供电）。

  • 适配逻辑：环境湿度适中（≤85%），布线路径灵活（墙体、地板暗敷），VCT的柔韧性便于绕过建筑结构障碍，环保无异味特性适配室内密闭环境，截面2.5-4mm²适配空调（≤3kW）、热水器（≤5kW）等家电。

  • CVT电缆应用场景：别墅、大型住宅的总进户线、大型空调（≥8kW）、地暖系统（≥10kW）供电线路。

  • 适配逻辑：进户线与大功率设备线路需长期稳定运行，无频繁移动需求，CVT的大截面（10-25mm²）、低损耗特性可减少电压降（≤3%），加厚护套能抵御装修施工中的机械损伤，保障长期使用安全。

  • 实操要点：进户线穿管敷设时管径≥电缆外径的1.5倍；与设备接线时采用铜铝过渡接头，防止接触不良发热。

（三）基础设施与市政工程：适配固定重载与通用布线
1. 轨道交通与交通设施

  • VCT电缆应用场景：地铁车站照明系统、监控摄像头、通风小风机（≤5kW）供电线路。

  • 适配逻辑：车站内布线路径复杂（吊顶、设备夹层），人员密集，VCT的小弯曲半径便于敷设，低烟阻燃特性在火灾时保障人员疏散，耐振动性能（10-500Hz振动无性能变化）适配地铁运行环境。

  • CVT电缆应用场景：地铁车站牵引辅助设备（≥40kW）、站台屏蔽门动力线路、城市快速路交通信号灯控制柜主供电。

  • 适配逻辑：设备功率大、固定安装，对电缆可靠性要求严苛，CVT的高载流量、抗冲击护套能应对车站人员密集区域的机械碰撞，绝缘稳定性可避免电磁干扰（靠近牵引线路），保障供电连续。

  • 实操要点：牵引辅助设备周边敷设时，加装屏蔽套管，避免电磁感应导致的信号干扰。

2. 市政与户外设施

  • VCT电缆应用场景：城市道路路灯（≤3kW）、市政泵站小功率水泵（≤7.5kW）、公园景观照明线路。

  • 适配逻辑：户外环境温度波动大（-15℃至45℃），VCT的耐候性（抗紫外线、耐低温）可满足户外敷设需求，截面1.5-4mm²适配中低功率设备，施工便捷性高。

  • 实操要点：户外直埋埋深≥0.7m，加装防护套管；路灯接线采用防水接头。

  • CVT电缆应用场景：大型市政泵站（≥30kW）、污水处理厂曝气设备、城市综合体户外备用发电机（≥50kW）供电线路。

  • 适配逻辑：设备长期户外固定运行，功率大、环境复杂（潮湿、多粉尘），CVT的加厚护套与高绝缘性能可抵御户外侵蚀，大截面（16-50mm²）适配大功率传输，载流量稳定性确保设备连续运行。

  • 实操要点：户外敷设时选择带铠装的CVT-AS型号，提升机械防护；污水处理厂需远离腐蚀性介质，避免护套老化。

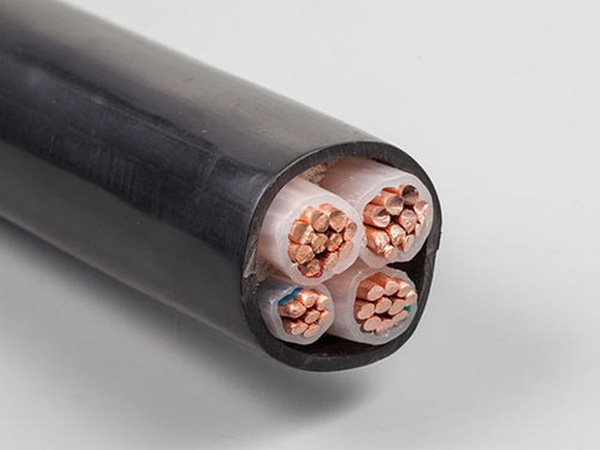

  • 638894000976917863822.jpg

三、VCT与CVT电缆选型核心原则与误区规避
（一）选型三要素

  1. 功率匹配：≤30kW、中低功率场景优先选VCT电缆；≥30kW、大功率重载场景优先选CVT电缆。

  1. 安装方式：移动敷设、复杂路径（弯曲次数多）选VCT；固定敷设（桥架、直埋、机房）、无频繁弯曲选CVT。

  1. 环境条件：振动、碰撞频繁、户外通用场景选VCT；机械冲击强、潮湿 / 多粉尘、大功率固定场景选CVT。

（二）常见误区规避

  1. 避免在机器人关节、移动设备上使用CVT电缆：其弯曲半径大（≥15 倍外径），反复弯折易导致护套开裂、导体断裂。

  1. 避免用VCT电缆给≥50kW大功率设备供电：同截面载流量不足，长期运行易过载发热，加速绝缘老化。

  1. 户外长期裸露敷设不选普通VCT：需选带铠装的CVT或加装防护套管，VCT护套厚度不足，长期紫外线照射易老化破损。

  1. 暗管敷设不选大截面CVT：其外径与弯曲半径大，穿管难度高，易导致绝缘层刮伤，优先选同功率VCT电缆。

四、结语
日标VCT与CVT电缆虽同属PVC绝缘护套系列，但通过结构设计与材料选型的差异化，形成了 “柔性通用” 与 “稳定重载” 的互补定位。VCT电缆凭借柔韧性、施工便捷性，成为中低功率、移动布线场景的优选；CVT电缆则以高载流量、强防护性能，适配大功率、固定重载场景。在实际工程中，需结合设备功率、安装方式、环境条件精准匹配，才能充分发挥两者的技术优势。随着工业智能化与建筑电气升级，VCT电缆将向更柔性、环保的方向优化，CVT电缆则会强化耐高温、大截面特性，进一步拓展在新能源配套、大型基建等场景的应用边界。
